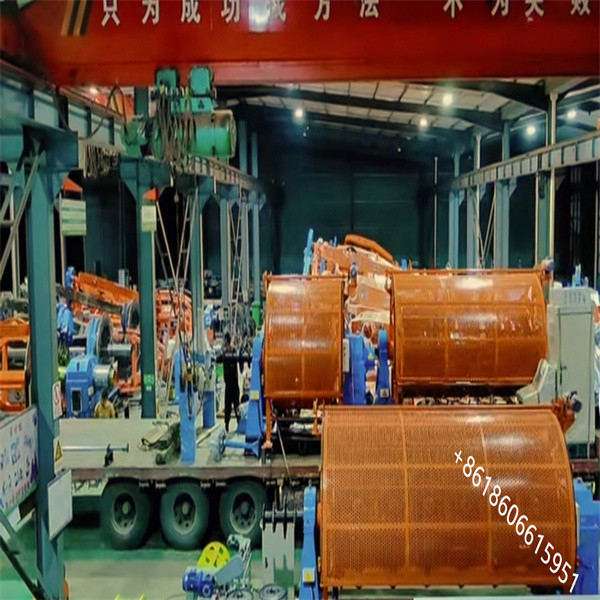

معدات تصنيع الموصلات المضغوطة منخفضة التكلفة 12+18/500

العلامة التجارية الرئيسية للأجزاء:

312+18 قفص للخيط:

المواصفات الخاصة بسلسلة الدفع في القفص: PND500

قطر الملف المطبق: Ø500mm

العرض المطبق للفولبين:375mm

نظام آلة قطع الأسلاك المكسورة: نوع نبضات ناقل تلقائي بالكامل

مسافة الشريط:

• 12 طوق: 41-738 ملم
• 18 طوق: 48-860 ملم

سرعة الدوران القصوى لقفص التشنج:

• 12 ربان: 212r/min
• 18 ركن: 182r/min

قوة محرك التواء

• 12 طوق: 55 كيلوواط (AC)
• 18 لعبة: 55 كيلوواط (AC)

شكل هيكلي: تستخدم الآلة الرئيسية تخطيطًا عامًا لقفص 6 + 12 + 18 + 24 من أربعة أقسام. كل قسم من أقفاص القفص هو هيكل من أربعة أقسام.يتم حمل القفص بواسطة اثنين من الأسطوانات الكبيرة ذات الصفين المزدوج في الأمام والخلف، ويدعم ويتم تشغيله بواسطة علبة التروس والدعم الأمامي. تتكون جسد القفص المتدفق من القفص المتدفق ، وعلبة التروس ، والدعم الأمامي ، ونظام الفرامل ، والقاعدة ، ومحرك القيادة ، إلخ.

وضع القيادة: يتم تجهيز كل قسم من أقفاص القفص بمحرك محرك فردي لدفع القفص المتشرد للعمل.محرك القيادة يدفع علبة التروس لدفع القفص لتشغيل من خلال الاتصال المباشر (البراءة)هذا نظام القيادة لديه عدد قليل من روابط الصيانة، ووضع القيادة هو مباشر، والتي يمكن أن

الخصائص الهيكلية للجسم المتدفق: يعتمد الإطار على قطع الليزر CNC وتفريغ الألواح ، ويتم ثنيه بواسطة آلة الانحناء الكبيرة.هذه العملية تقلل من خيط اللحام وتحسن قوة الهيكل العامةبعد التجميع الكلي واللحام ، يتم استخدام معالجة التسخين عالية درجة الحرارة للقضاء على الإجهاد الداخلي ، ثم يتم معالجته بواسطة آلة آلة كبيرة ، لضمان المركزية ،التشغيل السلس، وقوة ميكانيكية عالية دون تشوه لفترة طويلة.

الهيكل السفلي: يتم صنع القاعدة من ألواح عالية الجودة وأنابيب مربعة مستطيلة ، مع مظهر جميل وقوة هيكلية عالية.

نظام الفرامل: يتم التحكم في بدء التشغيل والتوقف والتدخل والإجراءات الأخرى للآلة الرئيسية بواسطة PLC من خلال الفرامل الهوائية ومحول التردد ومقاومة الفرامل ، إلخ.لضمان مزامنة عملية الماكينة بأكملها

نظام آلة إيقاف الأسلاك المكسورة: مجهزة بنظام الحماية المتقدم للأسلاك المكسورة بواسطة نبضات ناقلة تلقائية.يمكن للنظام التوقف والفرامل في الوقت المناسب عندما يتم استخدام السلك في الملف أو كسر.

يتم اكتشاف وتحكم التوتر في سلك واحد من خلال الكهرباء الكهربائية، ويتم ضبطه بواسطة الصمام النسبي للضغط الهوائي المستورد.والتي يمكن أن تدرك التوتر المستمر من سلك واحد دفع قبالة من الملف الكامل إلى الملف فارغ..

تم تجهيز نهاية الأمامية لكل قسم من القفص الرئيسي بجهاز سلكي واحد.

يتم تجهيز جميع ثقوب الأسلاك ومواقف الأسلاك التي يمكن خدشها بسهولة بضباب أسلاك سبيكة مقاومة للاستخدام أو أدوات الأسلاك.

غطاء حماية السلامة: شبكة حماية الحائط مزدوجة الجانب مصنوعة من صفيحة مثقوبة.

4نظام التحكم الكهربائي:

مصدر الطاقة: ثلاثي المراحل، نظام خمسة أسلاك: 380 فولت (± 10٪) 50 هرتز، إجمالي 410kw

تستخدم الآلة محرك محرك منفصل (المحرك يتبنى محرك تردد متغير) ، كل محرك تردد متغير AC يتبنى محول تردد للتحكم في تنظيم السرعة ،يتم إدارة التحكم في الماكينة بأكملها بواسطة جهاز تحكم قابل للبرمجة من سيمنز، شاشة سيمنز لمسة التحكم في التشغيل، ويتم تشغيل المضيف بعد أن يرن جرس الإنذار.

إنذار خطأ محول التردد

حماية الحمل الزائد وحماية إمدادات الطاقة لخطوط التلف والترتيب.

الصحافة الهوائية تفتقر إلى الحماية

كسر الحماية السلكية.
