تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: Beyde
Model Number: 1250/1+1+3
شروط الدفع والشحن
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 200 set/year
Usage: |
Cabling |
Color: |
Customized |
Name: |
laying up machine |
Application: |
Stranding |
Function: |
laying up cores into cable |
PLC: |
SIEMENS |
Voltage: |
380V |
Stranding pitch (mm): |
200-2000 |
Cage rotation (rpm): |
50 |
Warranty: |
12 Months |
Taping rotation (rpm): |
650R/MIN |
Taping head pitch: |
0-200mm |
Motor: |
siemens |
Inverter: |
Japan YASKAWA |
Usage: |
Cabling |
Color: |
Customized |
Name: |
laying up machine |
Application: |
Stranding |
Function: |
laying up cores into cable |
PLC: |
SIEMENS |
Voltage: |
380V |
Stranding pitch (mm): |
200-2000 |
Cage rotation (rpm): |
50 |
Warranty: |
12 Months |
Taping rotation (rpm): |
650R/MIN |
Taping head pitch: |
0-200mm |
Motor: |
siemens |
Inverter: |
Japan YASKAWA |

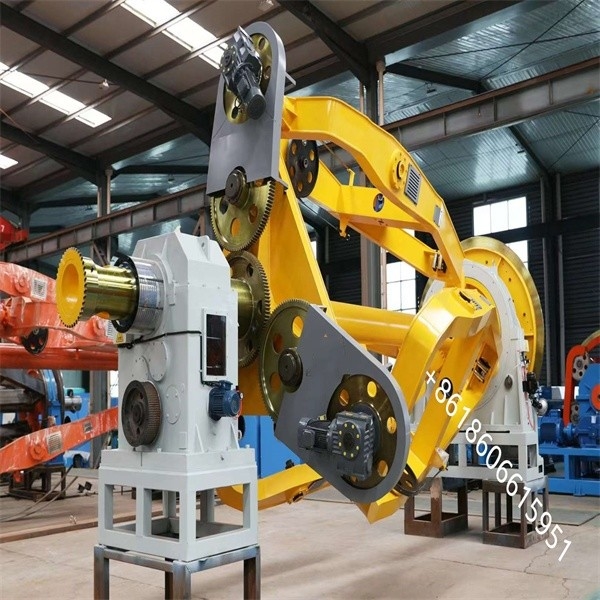

ماكينة صناعة الكابلات الكوكبية للأسلاك الصين خبير آلة الأسلاك
1التطبيق
يستخدم هذا الجهاز الذي يضع القيود بشكل رئيسي لتثبيت القيود، وتثبيت نواة الأسلاك. مع ميزات السرعة العالية والضوضاء المنخفضة.
2خصائص المعالجة
تستخدم آلة الانحناء الكبيرة لإنحناء لوحة الصلب إلى هيكل الإطار. أربعة هياكل إطار تتقاسم الدائرة بالتساوي ، ويتم لحامها مع القرص الكبير على جانبيها.أيضا جميع الهياكل مصفحة إلى وسط أنبوب جدار سميكالهيكل كله قوي وجميل
بعد عملية اللحام ، يتم تجميد الهيكل بأكمله في فرن التجميد ، مما يزيل التوترات الداخلية.
ثم سيتم تصنيع الهيكل بأكمله على الدوارة الأفقية الكبيرة هذه الدوارة الأفقية كبيرة بما فيه الكفاية لتصنيع كل جزء في خطوة واحدة، دون تغيير نهاية إلى أخرى.هذه العملية ستحافظ على تركيزية الهيكل بأكمله، تمديد عمر خدمة المحامل على الطرفين.
حفر الحفر العميقة والحفرة آلة يمكن أن تدور الثقوب المثبتة لأجهزة التشغيل. يتم تحويل الثقوب لزوج واحد من أجهزة التشغيل في خطوة واحدة،الذي يبقي كلتا الثقوب في نفس المركزيةسوف الحجم المركزي يقلل من معدل كسر الأسلاك ويمدد محمل لجهاز التشغيل.
يستخدم هذا الدوارة الرأسية العمودية مزدوجة لتدوير القرص الكبير لجهاز وضع النوع المهد والكابستان من آلة الشبكة.هذه الآلة يمكن أن تدور وتلميع الخنادق لحماية الكابل والحفاظ على نفس قوة هول قبالة.
آلة طحن كبيرة من نوع الجهاز المزلق ، والتي تستخدم لطحن الهيكل الرئيسي للقفص الرئيسي للشعاب والهيكل الاحتياطي.يمكن أن تتأكد من أن كل الأسطح المسطحة يتم معالجة في وقت واحد للحفاظ على توزيع ارتفاع متجانس من السطح المعالجة من قبل آلة الطحنكل هذا سيساعد على تشغيل الجهاز بأكمله بسلاسة
آلة الموازنة الديناميكية هي المعدات الرئيسية لإنتاج أجهزة الأسلاك والكابلات سريعة التشغيل ، وخاصة قفص القيود الصلبة والقفص القيود الأنبوبي.عملية التصنيع من قفص الشبكة سيؤدي إلى قوة غريبة مختلفةبعد تصحيح قفص الشبكة سوف تلبي بسهولة متطلبات الدوران عالية السرعة وزيادة عمر الخدمة.
فرن التسخين الكهربائي أمر لا غنى عنه لإنتاج آلة صنع الأسلاك والكابلات ، وخاصة آلة التشنج الصلبة والآلة التشنجية الأنبوبية.الإجهاد الداخلي للقفص الرئيسي المتدفق هو كبير عندما يتم لحام معايتم إطلاق الضغط الداخلي بقوة عن طريق المعالجة الحرارية. هذه العملية المنتجة سوف تضمن أن قفص الشبكة دون تشوه وكسر لتحسين الجودة الداخلية.
3المواصفات الرئيسية
| النموذج (آلة وضع) | CLY-630/3+3 | CLY-800/3+3 | CLY -1000/3+1+1 | CLY -1250/3+1+1 | CLY -1600/3+1+1 | |
| قطر السلك الواحد | φ5-10 ملم | φ5-12 ملم | φ8-20mm | φ8-25 ملم | φ10-35 ملم | |
| الحد الأقصى للوقاية من التشويش على الموصل | φ30 ملم | φ40 ملم | φ63 ملم | φ70 ملم | φ80 ملم | |
| (بيتش) | 50-800 ملم | 95-1500 ملم | 200-2000 ملم | 420-3500 ملم | 550-5176 ملم | |
| كابستان | قطر عجلة كابستان | 1000 ملم | 1200 ملم | 1800 ملم | 2000 ملم | 2500 ملم |
| القوة القصوى للانسحاب | 10 طن | 12 طن | 15 طن | 20 طن | 25 طن | |
| قوة المحرك | 18.5 كيلوواط | 22 كيلوواط | 30 كيلوواط | 37 كيلوواط | 55 كيلوواط | |
| حجم البوبين | 630 ملم | 800 ملم | 1000 ملم | 1250 ملم | 1600 ملم | |
| (بوبين) | 1600 ملم | 1800 ملم | 2000 ملم | 2500 ملم | 3150 ملم | |
| الحد الأقصى للسرعة الخطية للخروج | 60 متر/دقيقة | 60 متر/دقيقة | 34 متر/دقيقة | 28 متر/دقيقة | 21 متر/دقيقة | |
| الارتفاع المركزي | 1000 ملم | 1000 ملم | 1000 ملم | 1000 ملم | 1000 ملم | |
المعايير العامةمنآلة وضع
| لا، لا، لا | البنود | الخصائص |
| 1 | قطر سلك واحد | 10-60 ملم |
| 2 | سرعة دوران قفص الخيط | 6.5-18.5r/min |
| 3 | الحد الأقصى لقطر الإقامة | 120ملم |
| 4 | رمي المضرب | 330-6320ملم |
| 5 | سرعة دوران رأس الشريط | 187.9-419.0r/min |
| 6 | سرعة الدروع | 187.9-419.0r/min |
| 7 | سرعة سلك المخرج | 4.06-27.18m/min |
| 8 | قطر عجلة الجر | φ2500 مم |
| 9 | طاقة المحرك الرئيسي | 37kw ((AC) |
| 10 | إطار الدفع في القفص | PN1600 |
| 11 | إطار الاستيعاب | PN1800-3150 |
