آلة تثبيت الطبول للأسلاك المستديرة أو القطاعية

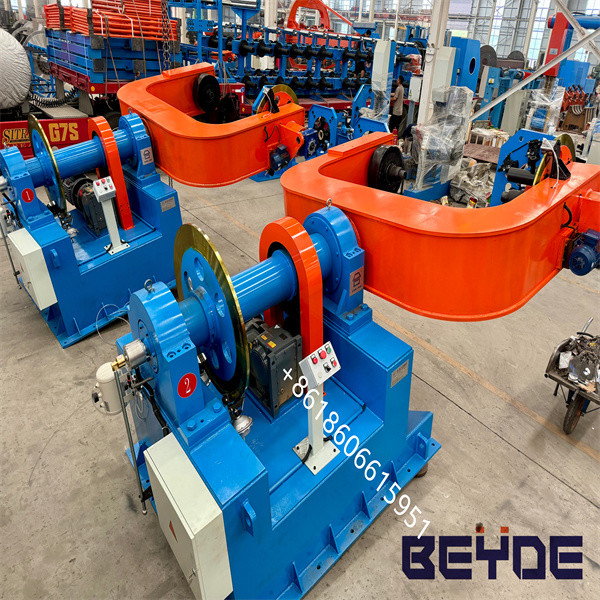

آلة لف الأسطوانة JPD-3150 لتجديل وتدريع الكابلات الدائرية أو القطاعية

يستخدم:

تُستخدم هذه الآلة بشكل أساسي في لف الكابلات الكهربائية الطويلة ذات المقطع العرضي الكبير والموصلات المنقسمة، فضلاً عن لف الأشرطة غير المعدنية وتغليف الكابلات بشرائط فولاذية. تتميز هذه الآلة بوظيفة تغليف الأسلاك الفولاذية وغربلة الأسلاك النحاسية في 96 رأسًا.

المعلمة التقنية الرئيسية:

'

المكون الرئيسي

المعايير الفنية الرئيسية:

4.1أحامل الدفع بالدوران 2500 مم

4.1.1 مواصفات بكرة الدفع: PN2000 ～ PN2500

4.1.2 أقصى حمل: 12 طن

4.1.3 أقصى سرعة دوران 30 دورة/دقيقة

4.1.4 قوة المحرك: 22 كيلو واط (محرك بتردد متغير تيار متردد)

4.1.5 دفع التوتر: 10 ～ 150 كجم

4.1.6 رف الدفع عبارة عن هيكل ذراعي على شكل شوكة، يتم تشغيله بواسطة محرك منفصل. يمكن أن يدور بشكل متزامن مع حامل الرفع، أو يمكن تثبيته بدون دوران، أو يمكن تحريكه يدويًا.

4.1.7 يمكن التحكم في قوة الدفع والشد بشكل ديناميكي، ويمكن تعديلها حسب الرغبة في ظروف إيقاف التشغيل والتشغيل.

4.1.8 يتم تثبيت البكرة بواسطة محرك مستقل بدون عمود.

4.1.9 يجب أن يتم تحريك البكرات العلوية والسفلية بواسطة المستخدم.

4.1.10 يجب اعتماد جهاز الكبح الهوائي.

4.1.11 يتم تجهيز كل رف دفع بمحطة تشغيل، يمكنها التحكم في دوران الزحف أو إيقاف رف الدفع

4.2أ1600 ملمحامل الدفع الدوراني

4.2.1 مواصفات بكرة الدفع: PN1600 ～ PN2000

4.2.2 أقصى حمل: 8 طن

4.2.3 أقصى سرعة دوران: 30 دورة/دقيقة

4.2.4 قوة المحرك: 18.5 كيلو واط (محرك بتردد متغير تيار متردد)

4.2.5 دفع التوتر: 10 ～ 150 كجم

4.2.6 رف الدفع عبارة عن هيكل ذراعي على شكل شوكة، يتم تشغيله بواسطة محرك منفصل. يمكن أن يدور بشكل متزامن مع حامل الرفع، أو يمكن تثبيته بدون دوران، أو يمكن تحريكه يدويًا.

4.2.7 يمكن التحكم في قوة الدفع والشد بشكل ديناميكي، ويمكن تعديلها حسب الرغبة في ظروف إيقاف التشغيل والتشغيل.

4.2.8 يتم تثبيت البكرة بواسطة محرك مستقل بدون عمود.

4.2.9 يجب أن يتم تحريك البكرات العلوية والسفلية بواسطة المستخدم.

4.2.10 يجب اعتماد جهاز الكبح الهوائي.

4.2.11 يتم تجهيز كل رف دفع بمحطة تشغيل، يمكنها التحكم في دوران الزحف أو إيقاف رف الدفع

4.3 # النوع من خلال إطار سلكي

4.3.1 يتم تجهيز رف الدفع المركزي فقط بهذا الجهاز.

4.3.2 هيكل الأسطوانة التوجيهية الأربعة الأفقية والرأسية، ويمكن تعديل مسافة الأسطوانة التوجيهية يدويًا

4.4 إطار الأسطوانة التوجيهية

4.4.1 تشترك رفوف الدفع المتقابلة في مجموعة واحدة من هذا الجهاز.

4.4.2 الهيكل المشترك لعجلة التوجيه وبكرة التوجيه

4.5 إطار سداد الحبل المملوء

4.5.1 مواصفات بكرة الدفع لحبل التعبئة: القطر الخارجي × الفتحة × العرض

300 × F40 × 400 مم (10 كرات)

4.5.2 مواصفات بكرة الدفع لحبل التعبئة: القطر الخارجي × الفتحة × العرض

F800 × F52 × 320 مم (4 كرات)

4.5.3 هناك بنية ذات طبقتين، 10 مجموعات سداد صغيرة الحجم في الطبقة العليا و 4 مجموعات سداد كبيرة الحجم في الطبقة السفلية.

4.5.4 يوجد مجموعتان في المجموع، يتم وضعهما على جانبي خط الوسط المتحرك للكابل على التوالي

4.6 حامل قالب التجميع ثلاثي الصفوف

4.6.1 حجم قالب الرسم: 160 × 160 مم (القطر الخارجي) × العرض الخارجي)

4.6.2 تم تجهيز الجهاز بثلاث قواعد لقالب الأسلاك.

4.6.3 تشترك ثلاثة أو أربعة أنوية في قالب سلكي، مزود بعجلة ضغط على شكل مروحة لضمان عدم انحراف قلب الكابل.

4.7رف دفع سلكي فولاذي مكون من 42 رأسًا

4.7.1 كمية رأس المال المدفوع: 48+48

4.7.2 مواصفات بكرة الدفع: Ø 500 مم

4.7.3 قطر السلك الواحد للسلك الفولاذي المدرع: Ø 1.5～ Ø 4.0مم

4.7.4 قطر السلك النحاسي المحمي الفردي: Ø 1.8～Ø 4.5 مم

4.7.5 الحد الأقصى لعدد الأسلاك الفولاذية المدرعة: 96

4.7.6 يتضمن الجهاز رفًا لسداد الأسلاك الفولاذية بـ 96 رأسًا، وعمود موصل، وجهاز تقويم الأسلاك الفولاذية، وما إلى ذلك.

4.7.7 يقع رف الدفع على جانبي خط مركز المعدات، ويتم تثبيت البكرة على جانبي رف الدفع على كل جانب

4.7.8 مزود بقاعدة قالب خط واحد، وأبعاد قالب الخط الموازي: F140 × 100 مم (القطر الخارجي × العرض الخارجي).

4.7.9 رأس اللف المسبق للأسلاك المرفقة

4.8أماكينة لصق بكرتين 600

4.8.1 الحد الأقصى للقطر الخارجي لقلب الكابل الملفوف: Ø 140 مم

4.8.2 مواصفات البكرة: قطر القرص × الفتحة × العرض: Ø 600x Ø 80(15～80)mm

4.8.3 عدد البكرات: 2

4.8.4 أقصى سرعة دوران لرأس الشريط: 650 دورة/دقيقة

4.8.5 مسافة التغليف: 20～208 مم

4.8.6 محرك اللف: 11 كيلو وات (محرك تردد متغير التيار المتردد)

4.8.7 شد اللف: 2.5 - 15 كجم

4.8.8 مواد تغليف الشريط هي شريط البوليستر، والنسيج غير المنسوج، وقماش الزجاج، والقماش شبه الموصل، وما إلى ذلك.

4.8.9 هيكل رأس الحزمة مقطوع إلى نصفين، ويتم تشغيله بواسطة محرك تردد متغير التيار المتردد بشكل منفصل ويتم التحكم فيه بواسطة تردد متغير، مع وظيفة الدوران من اليسار إلى اليمين.

4.8.10 شد الشريط يضمن التحكم في الشد الكهرومغناطيسي شدًا ثابتًا للشريط من الصينية الممتلئة إلى الصينية الضحلة.

4.8.11 تم اعتماد جهاز الكبح الهوائي.

4.8.12 لديه وظيفة إيقاف الحزام المكسور. (كشف نبضة المتجه)

4.8.13 غطاء حماية محوري مغلق بالكامل، وإضاءة مدمجة، مع وظيفة حماية فتح الباب وإغلاقه

4.9أماكينة لصق الشريط الفولاذي 800

4.9.1 الحد الأقصى للقطر الخارجي لقلب الكابل الملفوف: Ø 140 مم

4.9.2 مع قطر البكرة: Ø 800 مم

4.9.3 مواصفات حشوة شريط الفولاذ: القطر الخارجي × الفتحة × العرض: Ø 800×Ø 120× (15～60) مم

4.9.4 عدد البكرات: 2

4.9.5 أقصى سرعة للرأس: 550 دورة/دقيقة

4.9.6 درجة اللف (قابلة للتعديل بدون خطوات): 20 ~ 305 مم

4.9.7 شد اللف: 2.5 ~ 30 كجم

4.9.8 محرك التغليف: 22 كيلو وات (محرك تردد متغير التيار المتردد)

4.9.9 مادة تغليف الشريط هي شريط فولاذي.

4.9.10 هيكل رأس الحزمة مقطوع إلى نصفين، ويتم تشغيله بواسطة محرك تردد متغير التيار المتردد بشكل منفصل ويتم التحكم فيه بواسطة تردد متغير، مع وظيفة الدوران من اليسار إلى اليمين.

4.9.11 التحكم الميكانيكي في شد الشريط. يحتوي على وظيفة ردود الفعل الميكانيكية للشد لضمان شد ثابت من الصينية الممتلئة إلى الصينية الضحلة.

4.9.12 تم اعتماد جهاز الكبح الهوائي.

4.9.13 لديه وظيفة ركن كاملة. (كشف النبض المتجه)

4.9.14 غطاء حماية محوري مغلق بالكامل، وإضاءة مدمجة، مع وظيفة حماية فتح الباب وإغلاقه

5T دوران هوائي كاتربيلر

4.10.1 طول التلامس الفعال لحزام الجر: ≥ 3500 مم

4.10.2 عرض حزام الجر: ≥ 150 مم

4.10.3 الحد الأقصى للجر: 5000 كجم

4.10.4 أقصى سرعة لخط الجر: 33 مترًا/دقيقة

4.10.5 أقصى سرعة دوران: 30 دورة/دقيقة

4.10.6 محرك الجر: 22 كيلو وات - 6 سرعات × مجموعتان (محرك بتردد متغير تيار متردد)

4.10.7 يتم تنظيم قوة جر الحزام متعدد الإسفين العلوي والسفلي، والضغط الهوائي، والشد الهوائي، والضغط والشد على التوالي بواسطة صمام تنظيم الضغط الهوائي.

4.10.8 يتم تشغيل محرك التردد المتغير AC بشكل منفصل، ويتم تعديل سرعة الجر بشكل تدريجي.

4.10.9 يتشارك جسم الجر الدوار وجسم الالتقاط الدوار في محرك واحد، ويحققان دورانًا متزامنًا من خلال النقل الميكانيكي.

أرف خط الالتقاط والترتيب من نوع الأسطوانة مقاس 3150 مم

4.11.2 السرعة القصوى: 40 دورة/دقيقة

4.11.3 عزم التمديد: 200 ～ 5000 مم (قابل للتعديل بشكل تدريجي)

4.11.4 أقصى حمل: 15 طن

4.11.5 مسافة الكابل: 25~150 مم

4.11.6 محرك دوار: 55 كيلو وات (محرك تردد متغير التيار المتردد)

4.11.7 محرك رفع الأسلاك: 2 × 5.5 كيلو وات (محرك تردد متغير التيار المتردد)

4.11.8 يعتمد إطار الرفع الدوار على هيكل عجلة دعم من نوع الشوكة، ويتحرك المحرك المنفصل مباشرة عبر الحزام المتزامن. يتمتع بوظائف الدوران والوقوف إلى اليسار واليمين.

4.11.9 يجب تثبيت البكرة بواسطة عمود بدون عمود وتشغيلها بواسطة محرك منفصل.

4.11.10 يتم استخدام محرك التردد المتغير AC للرفع، ويتم استخدام محول التردد للتحكم. يمكن أن يصل أقصى شد للرفع إلى 250 كجم، ويمكن ضبطه وتعديله وعرضه على شاشة اللمس. يمكن تحريك الرفع للأمام والخلف.

4.11.11 يتم استخدام محرك التردد المتغير AC لمد الأسلاك ويتم استخدام محول التردد للتحكم. يمكن ضبط درجة وضع الكابل وتعديلها وعرضها على شاشة اللمس. يمكن تبديل اتجاه وضع الكابل تلقائيًا وتحريكه بسرعة. يمكن ضبط وظائف الاتجاه الأيسر والأيمن والتحرك ببطء على شاشة اللمس.

4.11.12 يجب اعتماد جهاز الكبح الهوائي.

4.11.13 يجب أن تكون البكرات العلوية والسفلية مجهزة بمنصة رفع هيدروليكية ومحطة هيدروليكية مستقلة.
