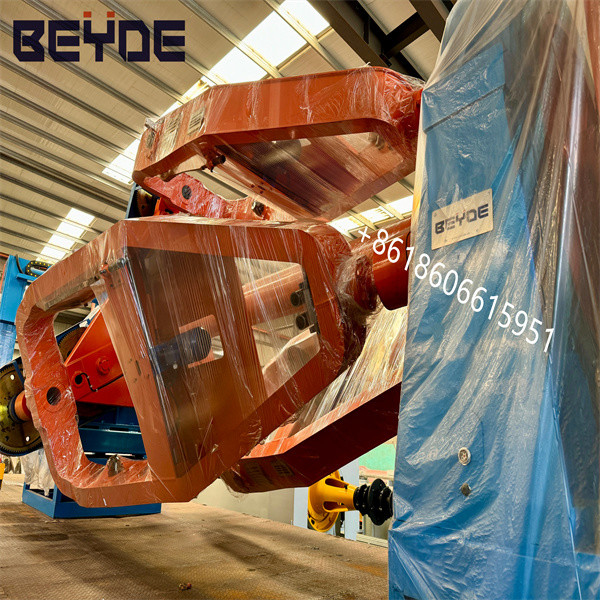

هيكل إطار قوي جميل يضع آلة للقائد

هيكل الإطار القوي والجمالي

1. التطبيق:

تستخدم هذه الآلة بشكل رئيسي للخيوط الدائرية أو على شكل مروحة للكابلات الكهربائية ذات 3 نواة و 4 نواة و 5 نواة تصل إلى 400mm2.

يتكون المعدات من PLC برنامج التحكم + شاشة اللمس + تحكم سرعة التردد المتغير + التحكم النيوماتيكي.,يجب أن لا تتجاوز حالة الإيقاف البطيء أو حالة التوقف الطارئ أو الحالات الأخرى 3٪ لضمان الارتباط المستقر. نظام التحكم الكهربائي متقدم وسهل التشغيل وموثوق به.

قفص المفصل يتبنى هيكل الدعم المزدوج من المحامل الكبيرة الأمامية والخلفية ، بدلاً من هيكل العجلات الداعمة التقليدية ،والتي هي أكثر ملاءمة للدوران عالي السرعة وتحسين كفاءة الإنتاج.

2. المعلمات التقنية الرئيسية

3. المكون الرئيسي

1. المعلمات التقنية لكل مكون رئيسي

4.1 Φ1600المركز تدورالمكافأةالمرفق

4.1.1 المواصفات المطبقة لفول الكابلات: PN1600

4.1.2 عرض ملف الأسلاك المطبق 1180 ملم

4.1.3 قدرة الحمل القصوى: 6 طن

4.1.4 الهيكل وطريقة التشغيل: يعد رف الدفع هو هيكل دعم مزدوج في الأمام والخلف من نوع المهد ، ويمكن توصيله بالقبض اليدوي.يمكن أن تدور القفص بشكل متزامن أو يتم تثبيته في مكانه لتحقيق التواء الخلفي للأسلاك الدائرية، عدم التواء الخلفي لأسلاك القطاع ، وإيقاف العمل

4.1.5 طريقة تحميل المكعب: اعتماد بنية من نوع المهد ، والتمسك الكهربائي وتفريغ المكعب السلكي. الطرف العلوي له وظيفة وقف للخلف لمنع رمي المكعب السلكي.

4.1.6 عملية إنتاج المهد: يستخدم رف الأسلاك تقنية القطع CNC عالية الجودة للصفائح المعدنية وتقنية الانحناء الكلية ، مع عدد قليل من مواقع اللحام ومظهر نظيف.يستخدم التسخين عالي الحرارة للقضاء على الإجهاد، وأخيرا يتم تنفيذ المعالجة الشاملة الحفر، مع قوة ميكانيكية عالية، ودقة عالية، وتشغيل سلس.

4.1.7 إجهاد الأسلاك: يستخدم نظام التحكم في الاحتكاك الميكانيكي لتوفير إجهاد الأسلاك، ويتم ضبط حجم الإجهاد يدويًا.

4.2Φ1600/3 قفص الشباك

4.2.1 حجم الجهاز:PN1600

4.2.2 الحد الأقصى لقدرة الحمل: 6 طن لكل بكرة

4.2.3 السرعة القصوى:35r/min

4.2.4 نطاق الطول: 500-5000 ملم (يمكن تعديله بدون خطوة على PLC)

4.2.5 قوة محرك القيادة: 75 كيلوواط ((AC)

4.2.6 هيكل الالتفاف الخلفي: معدات الكواكب

4.2.7 طريقة التواء المسبق التواء المسبق الكهربائي عبر الإنترنت

4.2.8 طريقة تشبيك الملفات؛ الملفات الكهربائية للتشديد والتحرير.

4.2.9 وضع التشغيل: يتم تشغيل القفص من خلال شاشة اللمس الواجهة الإنسانية-الجهاز، والتي يتم تنسيقها بواسطة جهاز التحكم PLC القابل للبرمجة للتحكم في بدء التشغيل والتوقف،الركض والعمليات الأخرى لقفص الرافعة، مما يضمن الاتساق مع مزامنة كل وحدة في أي حالة تشغيل. يمكن لواجهة الإنسان والآلة إدخال وعرض بيانات مختلفة من الرافعة، مثل السرعة، والزاوية،سرعة الإنتاج، الخ مما يسهل التشغيل

4.2.10 طريقة التصنيع: يمكن تغيير قفص التشنج بين الحالات الملتوية والتي لا تلتوية من أجل التكيف مع تدوير الكابلات الدائرية أو القطاعية في وضعها.المهد الرئيسي يتبنى طريقة قبل التواء الكهربائية، ويمكن ضبط زاوية المهد أثناء التشغيل.

4.2.11 التكوين الهيكلي: تتكون قفص 1600/3 من علبة التروس ومقعد محمل كبير، وقرص الفرامل، وإطار لفائف الأسلاك، وقرص دعم للمنزلات الكبيرة والصغيرة.يتم دعم قفص التواء بواسطة صندوق خفض ومقعد تحمل كبير، والبنية المخروطية مصممة لترتيب المهد في ثلاثة أجزاء متساوية. العمود الرئيسي هو أنبوب فولاذي عالي الجودة ،ويتم توصيل لوحة دعم إطار رولر السلك إلى العمود الرئيسي من خلال مزيج من المفاتيح المسطحة وأكمام التوسعالصفيحة الضغطية الكبيرة مصنوعة من أجزاء لحامية ومحلاة. مدفوعة بمحرك متغير التردد المتردد منفصل ، مع وظيفة التواء اليسرى واليمنى.أدرك 100٪ الالتفاف الخلفي من خلال آلية التروس الكوكبية.

4.2.12 طريقة المحامل: تم تصميم الجهاز بأكمله للعمل بسرعة عالية، دون دعم الزورق، ويعمل من خلال المحامل الداخلية لصندوق التروس ومقاعد المحامل الكبيرة.

4.2.13 هيكل الالتواء الخلفي: تتبنى آلية الالتواء العكسي للقفص الالتواء نوع التروس الكوكبي ، والذي يمكن أن يتحمل عزم دوران كبير ويعمل بشكل مستقر.

4.2.14 طريقة القيادة: يتم تشغيل قفص الالتواء بشكل منفصل بواسطة محرك متردد بقوة 75 كيلوواط ، مع مكيف مدمج في المحرك.يعمل المشفر في نظام تحكم حلقة مغلقة ويتم تنسيقه والتحكم به بواسطة جهاز تحكم قابل للبرمجة مع كل وحدة.

4.2.15 إجهاد الأسلاك: يوفر إطار رولي الأسلاك الإجهاد المطلوب لتحرير الأسلاك من خلال الاحتكاك الميكانيكي ، ويتم ضبط الإجهاد يدويًا.

4.2.16 نظام الفرامل: يتم تنسيق نظام الفرامل القفص من قبل PLC لإكمال عملية الفرامل من خلال ضاغط الهواء، ومحول التردد، ومقاومة الفرامل، الخ.يتم مزامنة عملية الكبح بأكملها مع الآلة بأكملها لضمان ارتفاع ثابت.

4.2.17 ملء: يتم تجهيز الرافعة الملفوفة 1600/3 بـ 12 مجموعة من رفوف إطلاق حبل ملء في نهاية السلك الخارجي. التكوين الإضافي:تمت إضافة مجموعتين من 630 رزمة سلكية في مقدمة القفص، والتي يمكن استخدامها بالتبادل مع رف التعبئة.

4.2.18 غيرها:

4.2.18.1 يتم تجهيز القفص بمختلف أنظمة الحماية، مثل إنذار خطأ محرك القيادة، إنذار ارتفاع درجة حرارة المحامل الكبيرة، وإنذار عدم كفاية إمدادات الزيت المتداولة. عندما يحدث عطل،واجهة الإنسان-الآلة تطلب وتعرض معلومات خطأ محددة لإيجاد المشاكل والصيانة بسهولة.

4.2.18.2 بعد أن يتم تسديد القفص الرئيسي، يتبنى الدعم هيكلاً مثلثاً، يتم لحامها وتصلبها بواسطة ألواح فولاذية. هذا الهيكل يقلل من الحمل على المكونات،لا يقلل من قوة الدعامةويتجنب التشوه والشق على المدى الطويل.

4.2.18.3 مع تحسين الهيكل الكلي ، تم إجراء تحسينات مماثلة مقارنة بهيكل الزورق ، مما يجعل نقل الكابلات أكثر سلاسة ، وانحناء الأسلاك أقل ،والعمل أكثر ملاءمة.

4.2.18.4 يعتمد الدعم الأمامي على هيكل تحمل كبير مقارنة بهيكل الزورق ، مما يحسن بشكل فعال سرعة التشغيل ويتجنب التشغيل.

4.3مضاعفةإغلاق الصف سلكحامل القطع

4.3.1 حامل القوالب: Φ100mm

4.3.2 المسافة المتحركة للمحافظ: ≥300mm

4.3.3 يمكن تعديل قاعدة حامل الأسلاك المغلقة ذات الصفين الواحدة إلى الأمام والخلف في اتجاه سفر الكابل ، وقاعدة القالب هي بنية منقسمة

4.4 Φ600 آلة التصديق غير المعدنية مزدوجة القرص (البراءة رقم: 2021 2 2072586.0)

4.4.1 شكل الشريط: نوع التماس

4.4.2 أقصى قطر للشريط المطبق: Φ600

4.4.3 قطر قلب الشريط المطبق: Φ80

4.4.4 عرض الشريط المطبق: 20-60 ملم

4.4.5 عدد الأقراص: 2 أقراص

4.4.6 مادة الشريط: الألومنيوم

4.4.7 إطلاق التوتر: إجهاد الاحتكاك الميكانيكي

4.4.8 السرعة القصوى لرأس العبوة: 600r/min

4.4.9 ارتفاع الشريط: قابلة للتعديل بشكل لا نهائي

4.4.10 قوة محرك الشريط: 11 كيلوواط (AC)

4.4.11 مواد الشريط: شريط البوليستر، النسيج غير المنسوج، الشريط المركب من الألومنيوم والبلاستيك، القماش الزجاجي، القماش شبه الموصل، الخ.

4.4.12 يتم تشغيل هذه الآلة من خلال شاشة لمس واجهة الإنسان والآلة ويتم تنسيقها وتحكمها بواسطة جهاز تحكم قابل للبرمجة PLC لبدء التشغيل والتوقف والركض وغيرها من العمليات.ضمان الاتساق مع مزامنة كل وحدة في أي حالة تشغيل.

4.4.13 هيكل رأس الشريط هو نوع نصف قطع، يتم تشغيله عن طريق محرك تردد متغير AC بشكل منفصل. يتم تجهيز محرك القيادة بمرمز،تعمل في نظام تحكم حلقة مغلقةآلة التغليف لديها وظائف اليسار واليمين.

4.4.14 يتم تحميل الشريط من خلال شاك، وهو هيكل سريع الانفتاح مع وظيفة قفل ميكانيكي لمنع القيود من أن يتم رميها.الجهاز الألومنيوم خفيف الوزن وسهل التشغيل.

4.4.15 شكل التوتر: يتم إخراج التوتر من الشريط من خلال التوتر الاحتكاكي الميكانيكي ، ويمكن ضبط حجم التوتر يدويًا

4.4.16 نظام الكبح: يتم تحقيق الكبح بالشريط من خلال التحكم المنسق لجهاز التحكم الآلي، بما في ذلك ضاغط الهواء، ومحول التردد، ومقاومة الكبح، الخ.يتم مزامنة عملية الكبح بأكملها مع الآلة بأكملها لضمان ارتفاع ثابت.

4.4.17 التوقف التلقائي للشريط المكسور: مجهزة بجهاز الكشف عن ناقل النبض و وظيفة وقف الشريط المكسور ، يمكن مراقبة حالة الشريط المكسور والشريط المستخدم والإنذار ،ويمكن أن يتم كبح الجهاز كله.

4.4.18 غطاء حماية السلامة: اعتمادا على غطاء حماية الباب المنزلق مغلق بالكامل من نوع الصندوق ، والغطاء له وظيفة فتح وإيقاف ، ومجهزة بشاشة مراقبة ،ومجهزة بإضاءة تعمل في الداخل

.

4طول ميكانيكي + إلكتروني mعداد الايتر

4.5.1 المحيط الخارجي للعجلة المقياسية: Φ500mm

4.5.2 أقصى طول لعد المتر: 9999m

4.5.3 هيكل وخصائص عداد العدادات: يتم ضغط السلك بواسطة عجلتين نصف متر

يتم وضعها أفقياً على المسار الخطي الذي يمر عبر الربيع. يمكن للدوائر أن تتحرك بحرية وتقوم بتعديل حجم السلك بشكل متكيف. يتم تزويد المدخل والمخرج بدوائر توجيه.

4.5.4 لديها وظيفة التوقف عند العداد. يمكن إدخال طول الإنتاج المطلوب على الشاشة اللمسية. بعد الانتهاء من مهمة الإنتاج ، تتوقف الماكينة بأكملها وتتوقف.والإشارات على واجهة الإنسان والآلة.

4.6 2500 كجم من اليرقات الهوائية

4.6.1 أقصى قطر عبور للكابل: Φ100mm

4.6.2 سرعة اليرقة: 50 متر/دقيقة

4.6.3 قوة المحرك: 22KW ((AC)

4.6.4 قوة سحب أقصى: 2500 كجم

4.6.5 أزواج الأسطوانات: 8 أزواج

4.6.6 الهيكل والميزات: يتم اعتماد اليرقة النيوماتيكية من نوع الزاحف ، والتي يتم تشغيلها بالهواء لتحرير الكابل ، وتشديد الزاحف بالهواء ، مدفوعة بمحرك ،تغيير سرعة بدون خطوة، ومجهزة بالفرامل الهوائية. يتم استكمال عملية الفرامل للآلة بأكملها من خلال التنسيق العام والتحكم في PLC من خلال محول تردد المحرك ،نظام الفرامل الهوائية ومقاومة الفراملالفرامل من الجهاز بأكمله هو ثابت، والقوة الهيكل التصميم من جسم الجهاز عالية، والتشغيل هو مريح.

4.7 Φ2000 نوع العمود المقبض ومرفق الخط العرضي

4.7.1 الملف المطبق: PN1000-PN2000

4.7.2 عرض الفول المطبق: 750-1500 مم

4.7.3 قدرة الحمل القصوى: 10 طن

4.7.4 قطر الطرف: Φ80/125mm

4.7.5 السرعة القصوى للاستيعاب: 60 متر/دقيقة

4.7.6 نطاق قطر السلك عبر: Φ10-80mm

4.7.7 قوة محرك الاستيعاب: 5.5 كيلوواط ((AC)

4.7.8 شكل الشريط: عكس التحكم الكهربائي ، الأسلاك المتقطعة

4.7.9 الخصائص الهيكلية: نوع العمود النهائي، يتكون من رف جمع الكابلات، وعلبة التروس لجمع الكابلات، وترتيب الكابلات المسمارية، إلخ.

4.7.10 يتم لحام الجزء السفلي من رف الأسلاك بالصفائح الفولاذية عالية الجودة والفولاذ القناة ، والعمودات المتحركة على الجانبين مقلوبة وملحمة بألواح الفولاذية عالية الجودة.اثنين من الأعمدة تثبيت الأقواس الرئيسية والمساعدة اليسرى واليمين على التواليفي نهاية الوسيط الرئيسي، هناك علبة التروس المثبتة، وهناك عجلات داخل علبة التروس لضبط السرعة.

4.7.11 يمكن أن يستوفي رف الاحتفاظ بالمتطلبات التالية: 1250-2500mm رولي الإجراءات المضغوطة والفصل والرفع والانخفاض ، ضمان وضع موثوق به للفول السلكي.آلية الرفع يمكن رفع كل من اليسار واليمين في وقت واحد أو تتحرك بشكل مستقليمكن أن يتحرك العمود الأيسر لوحده، مما يجعل من السهل إمساك بكرة السلك. كما أنه مجهز بحماية الحد الكهربائية.
