تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
رقم الموديل: 630/1+12+18+24
شروط الدفع والشحن
الحد الأدنى لكمية: 1
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يومًا
شروط الدفع: 30% كمدفوعات مقدمة، والباقي قبل التسليم
القدرة على العرض: 200 مجموعة / سنة
استخدام: |
الالتفاف/التشنج |
الاسم: |
آلة جدل من النوع الصلب |
اللون: |
متطلبات الزبون |
الضمان: |
24 شهراً |
الجهد: |
380 فولت/50 هرتز |
التطبيق: |
موصل النحاس والألمنيوم |
مادة الأسلاك: |
النحاس |
مجموعة الأسلاك: |
1.5 مم -5 مم |
الملعب تجديل: |
ستبليس على شاشة اللمس |
السرعة: |
250 دورة في الدقيقة |
ارفع: |
رقم المنتج 1250-2500 |
استخدام: |
الالتفاف/التشنج |
الاسم: |
آلة جدل من النوع الصلب |
اللون: |
متطلبات الزبون |
الضمان: |
24 شهراً |
الجهد: |
380 فولت/50 هرتز |
التطبيق: |
موصل النحاس والألمنيوم |
مادة الأسلاك: |
النحاس |
مجموعة الأسلاك: |
1.5 مم -5 مم |
الملعب تجديل: |
ستبليس على شاشة اللمس |
السرعة: |
250 دورة في الدقيقة |
ارفع: |
رقم المنتج 1250-2500 |
| قطر سلك الدخول | النحاس Ø 1.5-5.0mm | |
| الألومنيوم Ø 1.8-5.0mm | ||
| أقصى عدد من كابلات OD | Ø 45ملم | |
| سرعة الدوران القصوى | ||
| 12 طوق | 198r/min | |
| 18 طوق | 178r/min | |
| أربعة وعشرون طوق | 158r/min | |
| قوة محرك قفص الخيوط | ||
| 12 طوق | 75 كيلوواط ((محرك التردد المتغير) | |
| 18 طوق | 75 كيلوواط ((محرك التردد المتغير) | |
| أربعة وعشرون طوق | 75 كيلوواط ((محرك التردد المتغير) | |
| رمي الشاطئ | قابلة للتعديل بدون خطوة | |
| السرعة القصوى للإنطلاق | 45m/min | |
| قوة محرك كابستان | 90KW ((AC) | |
| حجم المنجم في القفص | 630 دينار | |
| قطر عجلة كابستان | Ø 2000ملم | |
| حجم الدفع المركزي | PN1250-PN2600 | |
| حجم الملفات | PN1250-PN2500 | |
| سرعة التسجيل | 550r/min (سرعة العمل الفعلية) | |
| مساحة التسجيل | قابلة للتعديل بدون خطوة | |
| طاقة وحدة التسجيل | 11kw (محرك التردد المتغير AC) | |
| مركز الآلة عالية | 1000ملم | |

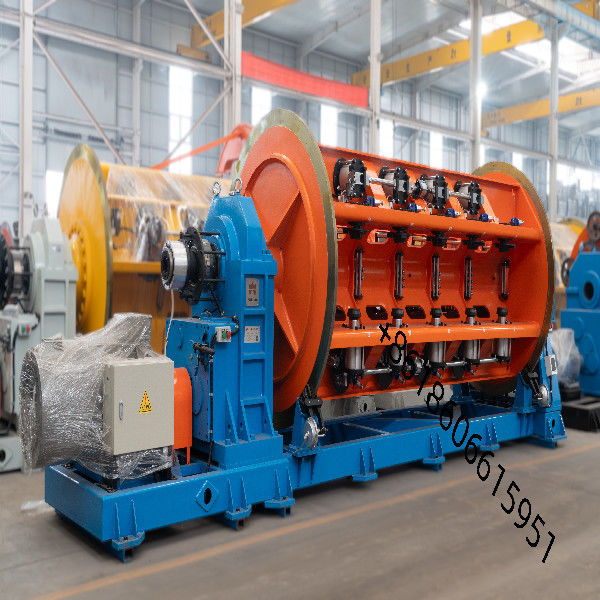

آلة ربط الكواكب الموثوقة مع جهاز مكافحة التواء JLK/2+18+24
تستخدم هذه الآلة بشكل رئيسي لإنتاج قطعة كبيرة وطول كبير من الأسلاك الألومنيومية ذات الأساس الفولاذي والأسلاك المصنوعة من سبيكة الألومنيوم.ويمكن أيضا أن تستخدم للضغط من النحاس جولة والقطاع الألومنيوم الموصل.
يتم تشغيل الجهاز بأكمله بواسطة محركات منفصلة. يتم تشغيل كل قسم من الجسم المتشنج والجذب بواسطة محركات منفصلة. يتم تشغيل الجسم المتشنج للدوران من خلال علبة معدات خاصة.يتم التحكم في الآلة بأكملها من قبل سيمانس S7-200 سلسلة PLC لضمان دقة التزامنأثناء الإنتاج الفعلي، يمكن للمشغل تعيين مساحة الخيط من كل قسم،سرعة خط الإنتاج ومعلمات العملية الأخرى على الشاشة اللمسية وفقًا لمواصفات الكابلات المطلوبة لإنتاجها، وتحسب تلقائيًا سرعة وتحكم كل جزء من أجزاء النقل من خلال PLC عند بدء التشغيل.تأمين مزامنة الجهاز بأكمله ودقة مساحة الشبكة، وتحقيق تنظيم السرعة بدون خطوات للآلة بأكملها.
باستخدام الكمية الرقمية للكشف عن كسر الأسلاك يمكن تحديد إشارة كسر الأسلاك بدقة من أي قرص في كل قسم من خيوط،وعرض أي قسم والقرص مكسور على شاشة اللمس من وحدة التحكم الرئيسية، مما يجعل الكشف عن كسر الأسلاك أكثر دقة ودقة. تحسنت بشكل كبير لضمان دقة الكشف.
التوتر المكعب لكل قسم من خيوط يتبنى جهاز تحكم الصمام النسبي الهوائي،والتي تحسب وتتبع قطر الملف تلقائيًا لضبط التوتر في الملف لضمان استقرار التوتر في الملفويمكن أيضا ضبط معامل نسبة التوتر يدويا على الشاشة اللمس عند بدء التشغيل.
تستخدم عملية الماكينة بأكملها نظام التحكم الآلي من سلسلة سيمنز S7-200 والحافلة الميدانية المتكاملة من بروفينيت للسيطرة الموحدة، والتنسيق في حالة العمل،تشغيل ومراقبة السرعة للأجزاء الكهربائية للآلة بأكملها. تتبنى شاشة اللمس العملية واجهة الإنسان والآلة الملونة من سيمنز للتحكم في العملية.
يعرض شاشة LCD ذات دقة عالية كبيرة بصرية (من جانبين 40") معلومات المنتج وحالة المنتج بشكل شامل في الموقع ، ويوفر مراقبة ديناميكية في الوقت الحقيقي.تستخدم محطة التشغيل HMI (14") للإدارة الموحدة، مع مظهر بسيط وتشغيل سهل
| Ø2600 بدون عمود | مجموعة واحدة |
| نوع حزمة الخط الموجه | مجموعة واحدة |
| 6.12. 18.24 القفص القفص | كل مجموعة واحدة |
| 6.12. 18.24 كوبين جهاز كوبين لتحميل المركز | 4 مجموعات |
| حامل سلك إغلاق | مجموعة واحدة |
| وحدة ميلكين للتواء والتكثيف | 4 مجموعات |
| العداد الميكانيكي والكهربائي | مجموعة واحدة |
| Ø 2000 كابستان مزدوج قوي (مع جهاز إيقاف هوائي) | مجموعة واحدة |
| Ø600x2 وحدة التسجيل غير المعدنية مزدوجة | مجموعة واحدة |
| Ø 2600 نوع التقاط بدون عمود مع جهاز عبر | مجموعة واحدة |
| خزانة التحكم الكهربائية | مجموعة واحدة |
| السياج والغطاء لحماية السلامة | مجموعة واحدة |
نظام التحكم الكهربائي:
مصدر الطاقة: ثلاثي المراحل، نظام خمسة أسلاك: 380V (± 10٪) 50Hz
تستخدم الآلة محرك محرك منفصل (المحرك يتبنى محرك تردد متغير) ، كل محرك تردد متغير AC يتبنى محول تردد للتحكم في تنظيم السرعة ،يتم إدارة التحكم في الماكينة بأكملها بواسطة جهاز تحكم قابل للبرمجة من سيمنز، شاشة سيمنز لمسة التحكم في التشغيل، ويتم تشغيل المضيف بعد أن يرن جرس الإنذار.
إنذار خطأ محول التردد
حماية الحمل الزائد وحماية إمدادات الطاقة لخطوط التلف والترتيب.
الصحافة الهوائية تفتقر إلى الحماية
حماية سلك الكسر
مجهزة بواجهة إيثيرنت لتحميل البيانات.
| علامة محامل | (هاربين) |
| العلامة التجارية لأجهزة الجهد المنخفض | (شنايدر) |
| علامة تجارية للمكونات الهوائية | (أيرتاك) |
| ماركة محرك القيادة الرئيسي | (جيانغهواى لوان) |
| جهاز تحكم تحويل التردد | (سيمنز) |
| الشاشة الملموسة | (سيمنز KT P1200) |
| PLC | (سيمنز S7-200 الذكي) |
