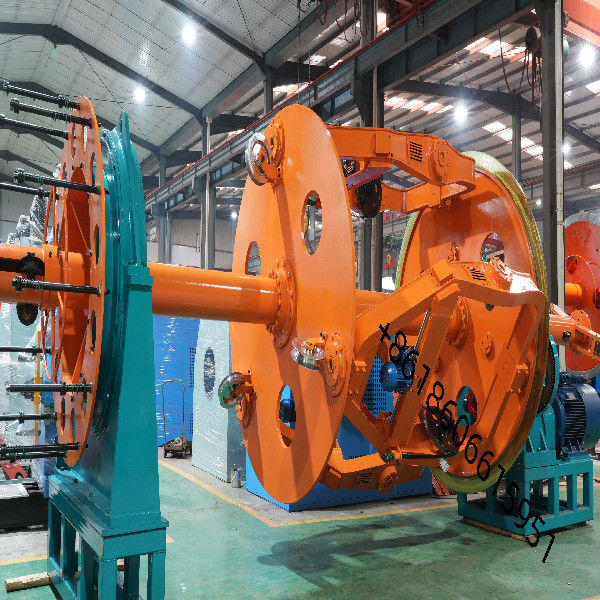

آلة وضع النوع الكوكبي CLY1000/1+1+3 آلة التواء العكسي ضد الالتواءs
1التطبيق:
تستخدم هذه الآلة بشكل رئيسي لترابط كابلات مستديرة من 2 إلى 4 نواة.
يتكون المعدات من PLC برنامج التحكم + شاشة لمس + تحكم عاكس.
نظام التحكم الكهربائي متقدم وسهل التشغيل وموثوق به.والتي هي أكثر ملاءمة للدوران عالي السرعة وتحسين كفاءة الإنتاج.
2المعلمات التقنية الرئيسية
| 2.1 | إدخال شريط واحد | Φ6-Φ30 مم |
| 2.2 | سرعة الدوران القصيرة للقفص | 50r/min |
| 2.3 | الحد الأقصى لقطر الإقامة | Φ80mm |
| 2.4 | رمي المضرب | 500-3600mm (يمكن تعديلها بدون خطوات) |
| 2.5 | سرعة التسجيل غير المعدني | 650r/min |
| 2.6 | مساحة الشريط غير المعدني | 0-200mm (يمكن تعديلها بدون خطوة) |
| 2.7 | سرعة خطية قصوى | 50m/min |
| 2.8 | قوة السحب القصوى | 1600 كجم |
| 2.9 | حجم المنجم في القفص | PN1000 |
| 2.10 | حجم محرك الدفع المركزي | PN1000 |
| 2.11 | حجم الملفات | PN1250- PN2500 |
| 2.15 | طاقة المحرك الرئيسي للقفص | 45 كيلوواط (محرك عاكس) |
| 2.16 | قوة محرك رأس التسجيل غير المعدني | 7.5كيلوواط (محرك عاكس التيار) |
| 2.17 | قوة المحرك | 5.5 كيلوواط (محرك عاكس التيار) |
| 2.18 | قوة المحرك | 18.5 كيلوواط ((محرك عاكس) |
| 2.19 | عالية الجهاز | 1000ملم |
3المكون الرئيسي
| 3.1 | Φ1000 1+1 مركز الدفع | مجموعة واحدة |
| 3.2 | 1000/3 القفص الرئيسي | مجموعة واحدة |
| 3.3 | حامل لقطات السلك المغلق مزدوج الصف | مجموعة واحدة |
| 3.4 | Φ500x2 جهاز التسجيل غير المعدني مزدوج القرص | مجموعة واحدة |
| 3.5 | عداد الطول الميكانيكي + الإلكتروني | مجموعة واحدة |
| 3.6 | 1600 كيلوغرام من اليرقات | مجموعة واحدة |
| 3.7 | Φ2500 نوع العمود مع رف العبور | مجموعة واحدة |
| 3.8 | نظام التحكم الإلكتروني | مجموعة واحدة |
| 3.9 | جهاز حماية السلامة | مجموعة واحدة |
4نظام التحكم الكهربائي
4.1 يتكون جزء التحكم الكهربائي من خزانة التشغيل وشاشة اللمس، وما إلى ذلك، وكل وحدة مجهزة بأزرار التحكم المقابلة مثل التوقف الطارئ، والإيقاف، وإطلاق الفرامل، وما إلى ذلك.لسهولة التشغيل.
4.2 يتم تصميم خزانة التحكم بأداء ميكانيكي جيد وأداء مضاد للغبار، ويتم تجهيزها بكمية مناسبة من مروحة التهوية القسرية.
4.3 مصدر الطاقة هو نظام ثلاثي الأسلاك بخمس مراحل: 380 فولت ((± 10%) 50 هرتز.
4.4 الطاقة الكلية المثبتة: 90 كيلوواط
4.5 وظيفة حماية المحرك: يتم تصميم دائرة التحكم الكهربائية مع وظائف مثل فقدان المرحلة والحمل الزائد وحماية من الإفراط في الحرارة لمنع تلف المحرك.
4.6 يمكن استفسار معلومات خطأ الإنذار عبر الإنترنت على الشاشة التي تعمل باللمس أو Ethernet ، مع وظيفة تخزين خطأ الإنذار ،ويمكن تعيين معلومات العمليات التاريخية لإزالتها فقط من قبل الموظفين الذين لديهم سلطة إدارة.
4.7 جميع محركات القيادة مصممة مع مشفرات، ويعمل رد فعل المشفر في نظام التحكم المغلق.
4.8 تتبنى الوحدة PLC للعمل التحكم الموحد والمنسق. يتم اعتماد شاشة لمسة HMI للعمل. عملية بسيطة ومريحة.
4.2.جهاز حماية السلامة:
4.2.1المحرك الرئيسي: شبكة أمان الجدار
4.2.2قطع غيار: الدرع الوقائي نصف كامل
5.العملية مباشرةأنافي:اتجاه تشغيل المعدات: جهاز الرأس الأيمن، تشغيل الجهاز المواجه، خط الإفراج الأيسر، خط الاستيعاب الأيمن
6اللون:
6.1 أجزاء دوارة:RAL2009 خارج البرتقالي
6.2 الجسم الرئيسي للمعدات:RAL5015
6.3 أجزاء الإطار السفلي: RAL9017 أسود
6.4 أجزاء أخرى: RAL5017 الأزرق الخارجي / RAL9010 الأبيض / RAL9017 الأسود
6.5 أو لون مخصص
7أجزاء رئيسية:
| 7.1 | محامل | HRB.WZS.LYC ((الجودة الصينية الشهيرة) |
| 7.2 | عناصر كهربائية منخفضة الجهد | (شنايدر) |
| 7.3 | المكونات الهوائية | AIRTAC |
| 7.4 | محرك القيادة الرئيسية | جيانغهواى ((الجودة الصينية الشهيرة)) |
| 7.5 | محرك الامتصاص | جيانغهواى ((الجودة الصينية الشهيرة)) |
| 7.6 | عاكس | الابتكار |
| 7.7 | الشاشة الملموسة | سيمانز |
| 7.8 | PLC | سيمانز |
8. الوثيقة مع آلة
| 8.1 | إستخدام دليل | مجموعة واحدة |
| 8.2 | مخطط الأساس | مجموعة واحدة |
| 8.3 | الرسم البياني العام | مجموعة واحدة |
| 8.4 | الرسم الكهربائي | مجموعة واحدة |
| 8.5 | تخطيط دائرة الهواء | مجموعة واحدة |
