تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
رقم الموديل: 400/1+6+12
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يومًا
شروط الدفع: L/C، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة / سنة
مدخل سلك ديا: |
φ1.0 -φ5.0mm. |
سرعة خط الجر: |
61 م/دقيقة |
الجهد: |
220V/380V |
قطر البكرة: |
500 ملم |
إرفع الدوال: |
φ1250-2500mm |
مجموعة الملعب: |
ستبليس |
السرعة الخطية: |
61 م/دقيقة |
عجلة كابستان: |
1600 ملم |
محرك مدفوعة: |
55 كيلوواط |
الإرسال: |
محرك منفصل |
سداد الحجم: |
1600mm أو وفقًا لحجم الكابل |
الانتهاء ديا: |
25ملم |
تطور الاتجاه: |
S / Z اختياري |
التوجيه: |
يقررها المستخدم |
مدخل سلك ديا: |
φ1.0 -φ5.0mm. |
سرعة خط الجر: |
61 م/دقيقة |
الجهد: |
220V/380V |
قطر البكرة: |
500 ملم |
إرفع الدوال: |
φ1250-2500mm |
مجموعة الملعب: |
ستبليس |
السرعة الخطية: |
61 م/دقيقة |
عجلة كابستان: |
1600 ملم |
محرك مدفوعة: |
55 كيلوواط |
الإرسال: |
محرك منفصل |
سداد الحجم: |
1600mm أو وفقًا لحجم الكابل |
الانتهاء ديا: |
25ملم |
تطور الاتجاه: |
S / Z اختياري |
التوجيه: |
يقررها المستخدم |

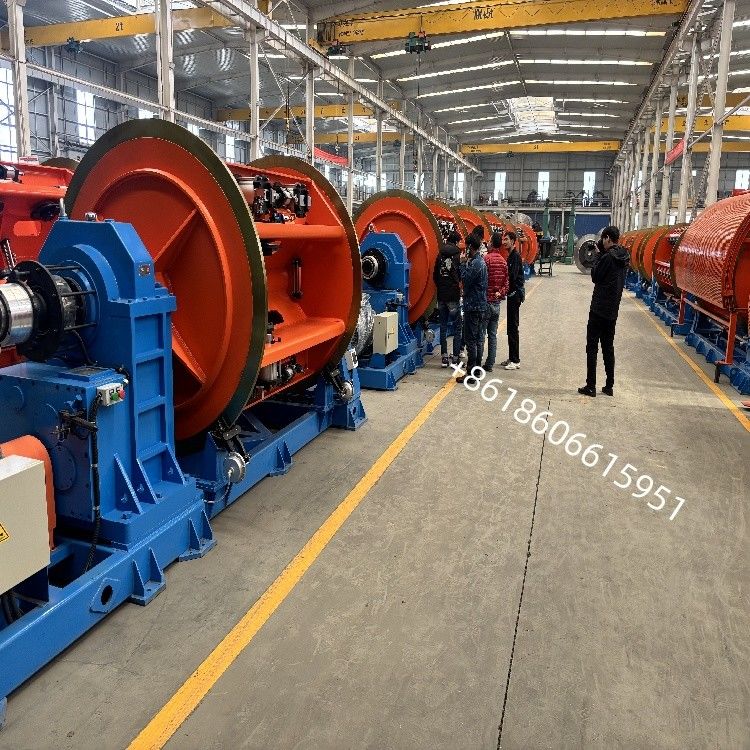

آلة تصنيع الموصفات المدمجة آلة تشبيه الإطار الصلب JLK400/6+12
التطبيق
انها مناسبة لإنتاج 1+ 6+ 12 الطول الكبير من الألومنيوم العارية، الأسلاك النحاسية العارية، الأسلاك الألومنيوم القلب الصلب والأسلاك سبيكة الألومنيوم، قطاع شكل الموصلات الشبكة والضغط،القيادة المستديرة، والرسم والضغط ، والشكل الخاص للقائد.
1موصل مُكثف جداً
2. قناة محفوفة بالدوامة / قطاع مستقيم / قناة ميلكن
3موصل الهواء ACSR/AAAC/AAC
4سلك مسبق الشكل (TW) الموصل العلوي
5. إزالة النحاس من كابلات الطاقة
| لا.. | البنود | الخصائص |
| 1 | قطر السلك الواحد | Φ 1.2 - Φ 5.0 ملم |
| 2 | الحد الأقصى للقطر | Φ25mm |
| 3 | سرعة الدوران القصوى للقفص | 6B:210RPM 12B:190RPM |
| 4 | قطر عجلة كابستان | ف1600ملم |
| 5 | محرك الدفع المركزي | ف630ملم |
| 6 | طوق الدفع في القفص | ف4000ملم |
| 7 | ملفات التقاط | ف800ملم- ف1600ملم |
| 8 | طاقة المحرك الرئيسي | 55KW، AC، 380V، 50Hz |
| 9 | نطاق الارتفاع | 50-600 ملم بدون خطوة |
| 10 | الارتفاع المركزي للجهاز | 1000ملم |
معلومات عامة عن نوع آلة الإطار الصلب
ماكينات نوع الإطار الصلب هي نوع من ماكينات القفص التي لا تحتوي على جهاز الدفع ، لأن قطعة العمل على الملفات يتم تثبيتها مباشرة في قواعد القفص ،والذي يسهل كثيرا التكنولوجيافي جزء التواء، يتم ترتيب ملفات الدفع مع الأسلاك في 3 صفوف قريبة قدر الإمكان من محور الدوران، فهذا يسمح بزيادة سرعة الدوران إلى 180-350 دورة في الدقيقة.
يتم استخدام خطوط الإطار الصلب للخيوط الكهربائية. الهيكل التقليدي هو 6+12+18+24+30.
وهناك أيضا خطوط أكثر تعقيدا من هذا النوع.كما أنها مجهزة أيضاً بجهاز إضافي للاسترداد الضخم إذا لزم الأمر.
يمكن استخدام آلة استيعاب من نوع العمود أو من نوع البوابة كجهاز استيعاب.
| لا، لا، لا | البنود | كمية |
| 1 | Φ 630 ملم الدفع اليدوي | 1 مجموعة |
| 2 | 400/6+12 أقفاص البوبين | 1 مجموعة |
| 3 | نظام تحميل جانبي لكل قفص | 1 مجموعة |
| 4 | موقف للصقيع من الأسلاك | 1 مجموعة |
| 5 | صانع القوالب والقوالب المدمجة بالأسلاك | 1 مجموعة |
| 6 | عداد العدادات | 1 مجموعة |
| 7 | Φ1600mm عجلات كابستان مزدوجة | 1 مجموعة |
| 8 | Φ1600mm نوع العمود مع العرض | 1 مجموعة |
| 9 | نظام نقل | 1 مجموعة |
| 10 | نظام التحكم الكهربائي | 1 مجموعة |
| 11 | السياج الآمن | 1 مجموعة |
