تفاصيل المنتج
Place of Origin: China
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
Model Number: 630/61
شروط الدفع والشحن
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 200 set/year
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |

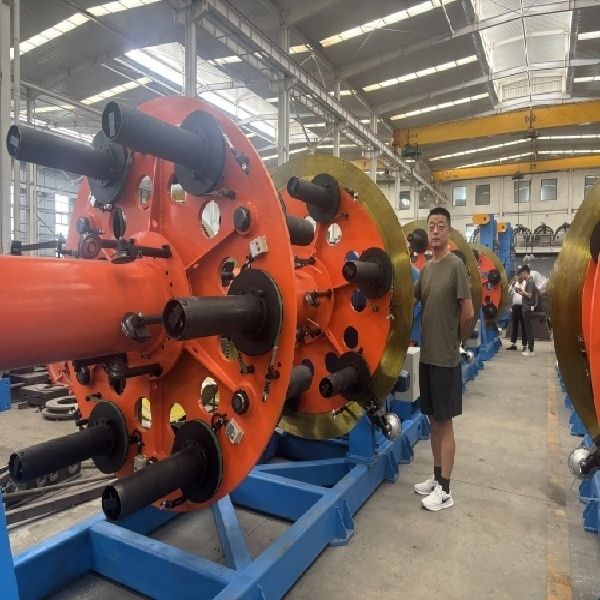

آلة جدل الكابلات عالية السرعة آلة جدل الأسطوانة
1. التطبيق
نتيجة للابتكار التقني والتصميم الأمثل، سرعة دوران علبة الجدل قابلة للتطبيق على جدل موصل النحاس، موصل الألومنيوم، وموصل الألومنيوم المقوى بالفولاذ (ACSR) بدون التواء خلفي، بالإضافة إلى الأسلاك المعزولة والأسلاك. مزودة بضاغط، وهي قابلة للتطبيق أيضًا على جدل موصل النحاس أو موصل الألومنيوم ذو الشكل الدائري أو شبه الدائري أو القطاعي.
| قطر السلك المدخل | النحاس Ø 1.5－Ø 5.0 مم | |
| الألومنيوم Ø 1.8－Ø 5.0 مم | ||
| الحد الأقصى لقطر الجدل | Ø 45 مم | |
| أقصى سرعة دوران | 6 بكرات | 197 دورة في الدقيقة ( |
| 12 بكرة | 178 دورة في الدقيقة ( | |
| 18 بكرة | 157 دورة في الدقيقة | |
| 24 بكرة | 133 دورة في الدقيقة | |
| قدرة محرك قفص الجدل | 6 بكرات | 75 كيلو واط (تيار متردد) |
| 12 بكرة | 75 كيلو واط (تيار متردد) | |
| 18 بكرة | 75 كيلو واط (تيار متردد) | |
| 24 بكرة | 75 كيلو واط (تيار متردد) | |
| درجة الجدل (تعيين PLC واحد) | 350-1000 مم قابل للتعديل بدون توقف | |
| سرعة خط السحب | الحد الأقصى 40 م/دقيقة | |
| قدرة محرك الكابستان | 90 كيلو واط (تيار متردد) | |
| حجم بكرة الدفع في القفص | PND630 | |
| كابستان بعجلتين قويتين | Ø 2000 مم | |
| حجم بكرة الدفع المركزية | PND500-PND630 | |
| حجم بكرة اللف | PN1000-PN2000 | |
| ارتفاع مركز الآلة | 1000 مم | |
| الموديل (آلة الجدل الصلبة) | JLK-500 | JLK-630 | JLK-710/720 | |
| قطر السلك الواحد | النحاس | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم |
| الألومنيوم | φ1.5-5 مم | φ1.5-5 مم | φ1.5-5 مم | |
| الحد الأقصى لقطر الموصل المجدول | φ35-55 مم | φ35-55 مم | φ35-55 مم | |
| درجة الجدل | قفص جدل بـ 6 بكرات | 40-719 مم | 51-896 مم | 54-963 مم |
| قفص جدل بـ 12 بكرة | 40-719 مم | 51-896 مم | 54-963 مم | |
| قفص جدل بـ 18 بكرة | 44-793 مم | 63-1056 مم | 57-1012 مم | |
| قفص جدل بـ 24 بكرة | 51-924 مم | 71-1246 مم | 66-1190 مم | |
| قفص جدل بـ 30 بكرة | 57-1028 مم | 87-1553 مم | 79-1403 مم | |
| سرعة الدوران | قفص جدل بـ 6 بكرات | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة |
| قفص جدل بـ 12 بكرة | 230.6 دورة في الدقيقة | 180.1 دورة في الدقيقة | 150.6 دورة في الدقيقة | |
| قفص جدل بـ 18 بكرة | 208.5 دورة في الدقيقة | 155 دورة في الدقيقة | 142.6 دورة في الدقيقة | |
| قفص جدل بـ 24 بكرة | 179 دورة في الدقيقة | 130.1 دورة في الدقيقة | 122.3 دورة في الدقيقة | |
| قفص جدل بـ 30 بكرة | 161.8 دورة في الدقيقة | 115.9 دورة في الدقيقة | 102.7 دورة في الدقيقة | |
| الكابستان | قطر عجلة الكابستان | 2000 مم | 2000 مم | 2000 مم |
| الحد الأقصى لقوة السحب | 30 طن | 30 طن | 40 طن | |
| جهاز ما قبل اللولب | الدرجة | 500-2500 مم | 500-2500 مم | 500-2500 مم |
| قدرة المحرك | 90-180 كيلو واط | 110-180 كيلو واط | 130-180 كيلو واط | |
| حجم البكرة | 500*375*127 | 630*475*127 | 710*530*127 | |
| بكرة الدفع المركزية | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| بكرة اللف | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| الحد الأقصى لسرعة السحب الخطية | 69 م/دقيقة | 69 م/دقيقة | 62 م/دقيقة | |
| الارتفاع المركزي | 1000 مم | 1100 مم | 1100 مم | |
4.2.1 حجم البكرة في القفص: PND630
4.2.2. أقصى سرعة دوران لقفص الجدل:
4.2.3. قدرة محرك قفص الجدل:
4.2.4. نطاق الدرجة: 350-1000 مم قابل للتعديل بدون توقف على HMI
4.2.5. شكل قيادة قفص الجدل: محرك مستقل متصل مباشرة
4.2.6. هيكل قفص الجدل: متكامل
4.2.7. شكل شد الدفع في القفص: شد الاحتكاك الميكانيكي من نوع الحزام
4.3.8. آلة إيقاف الأسلاك المكسورة من النوع النبضي الأوتوماتيكي
4.3.9. الشكل الهيكلي: هيكل قضيب شوكة القرص المسطح مدفوع بمحرك مستقل، مع تقسيم الأجسام الملتوية إلى 6 أجزاء متساوية. يتم دعم قفص الالتواء على الدعامات الأمامية والخلفية بواسطة مجموعتين من محامل الأسطوانات ذات الصف المزدوج ذاتية المحاذاة، مما يضمن قدرة التحمل المحورية لقفص الالتواء.
4.3.10. مراقبة كسر الأسلاك: باستخدام نظام الكشف عن كسر الأسلاك الأوتوماتيكي بالكامل DXJ، خرج المفتاح الكهربائي، دقيق وموثوق. يمكنه التوقف والفرملة في الوقت المناسب عند فصل السلك أو استخدامه، ويمكنه المطالبة بالعرض على واجهة الإنسان والآلة.
4.3.11. طريقة التحميل: التحميل والتفريغ من خلال جهاز الرفع في ورشة المستخدم، ويتم قفل بكرة الأسلاك بدبوس قفل لمنع إخراجها.
4.3.12. شكل الشد: احتكاك ميكانيكي من نوع الحزام، ويمكن تعديل حجم الشد يدويًا.
4.3.13. شكل الفرملة: تعتمد فرامل القفص الرئيسية فرامل ضغط الهواء المسطحة القرصية لتقليل تأثير القصور الذاتي للتوقف في حالات الطوارئ على مكونات النقل. مبدأ عمل فرملة الآلة بأكملها: يتم تنسيقه بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC)، ووحدة تحكم المحرك متغير التردد، ومقاوم الفرملة، وصمام تناسبي لضغط الهواء، وما إلى ذلك. يكملون معًا التوقف البطيء، والتوقف السريع، والتوقف في حالات الطوارئ والعمليات الأخرى للآلة بأكملها.
4.3.14. توجد أزرار تحكم مثل التوقف في حالات الطوارئ، والتحريك، وتحديد التحكم في الفصل في الطرف الأمامي لكل قسم من القفص، ويتم توفير مقبس طاقة 220 فولت لسهولة التشغيل.
4.3.15. يتم تشغيل الجهاز بأكمله بواسطة شاشة لمس ملونة على واجهة الإنسان والآلة، ويتم تنسيقه وإدارته مركزيًا بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC).
4.3.16. الغطاء الواقي: يعتمد شبكة حماية أمان من نوع الجدار على الوجهين، وهي مصنوعة من ألواح مسامية وأنابيب مربعة ملحومة معًا. يمكن إزالة الشبكة الواقية بسرعة.
العلامة التجارية للأجزاء الرئيسية:
| 7.1 | العلامة التجارية للمحمل | (HRB.) |
| 7.2 | العلامة التجارية للأجهزة ذات الجهد المنخفض | (شهادة Schneider UL) |
| 7.3 | العلامة التجارية للمكونات الهوائية | (شهادة AIRTAC UL) |
| 7.4 | العلامة التجارية للمحرك الرئيسي | (شهادة WEG UL) |
| 7.5 | العلامة التجارية لمحرك اللف | (شهادة WEG UL) |
| 7.6 | العلامة التجارية للعكس | (شهادة Inovance UL) |
| 7.7 | شاشة اللمس | (شهادة Siemens S-200 UL) |
| 7.8 | PLC | (شهادة Siemens 12 Inch UL) |
| 7.9 | درجة الترباس | فئة 8.8 |
| 7.10 | جميع الأجهزة الكهربائية والمحركات تلبي شهادة UL، |
