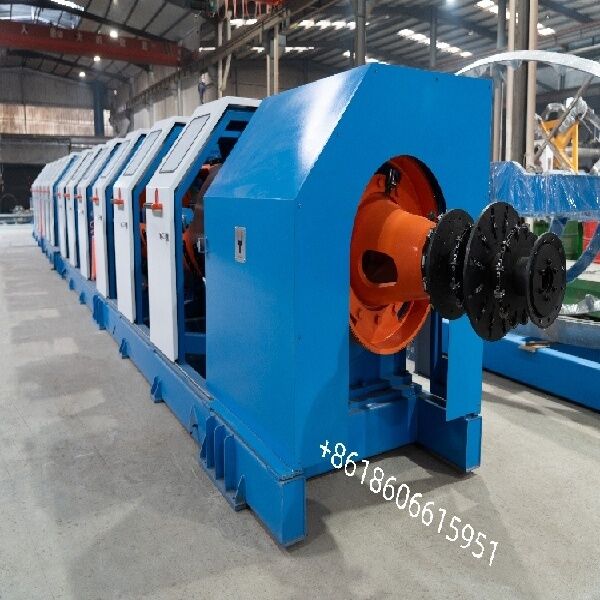

خط جدل وإغلاق الأنبوب | سلسلة MS لكابلات البتروكيماويات، ACSR و OPGW

خط التقطيع والإغلاق الأنبوبي

1التطبيق

هذه الآلة هي مناسبة للأسلاك المتشابكة الألومنيوم الأساسية الصلبة، الأسلاك المتشابكة الصلبة أو الأسلاك المتشابكة. عملية الإنتاج المتكاملة من قسمين من قفص الأنابيب المتشابكة، نصف قطر التحويل الصغيرة،كلا الطرفين من دعم العامل، يمكن أن تضمن التشغيل المستقر ووقت خدمة طويل.

2الميزة

2.1 أنبوب يدور على محمل أو عجلة محاصرة.

2.2 آلة قادرة على العمل في التواء أو التواء الكلي مع إمكانية التواء المتغير.

2.3 يتم الحفاظ على التوتر السلكي ثابتًا من الكم إلى الفراغ في ملف الدفع.

2.4 كاشف كسر السلك/السلسلة لكل دفع.

2.5 قناة هوائية مجهزة بنظام قفل أمان.

ماهيته واستخدامها النموذجي

تعمل آلة القيود الأنبوبية على تشكيل ACSR وغيرها من الموصلات المتقطعة عن طريق تدوير أنبوب دقيق (قفص) حول قلب ثابت. يتم استخدامه على نطاق واسع للنحاس / الألومنيوم العاري ، أسلاك الفولاذ ، ACSR / AAAC,ويمكن أيضا أن تكون بمثابة خيط عالية السرعة للنواة المعزولة مع رأس الشريط الإضافي. تتضمن تركيبة الخط النموذجية: الدفع المركزي، قفص الشريط الأنبوبي، عداد التجميع، عداد المقاييس،الجر (كابستان)، والتحكم في PLC / HMI. عادة ما تدعم الآلات كلاً من أوضاع الالتواء والالتواء الإجمالي مع التواء الخلفي المتغير ، ومكافأة التوتر الثابتة ، واكتشاف الكسر لكل بكرة.

دليل الحجم والاختيار

حدد هيكل ACSR والهدف: عدد خيوط الألومنيوم والألياف الفولاذية الأساسية ، OD المنتهية ، الطول المطلوب / الطول المطلوب ، وما إذا كنت بحاجة إلى التواء الخلفي (الكوكبي) أو صفر التواء الخلفي.

مطابقة قدرة سلك واحد: ضمان أقصى قطر / قوة سلك واحد (على سبيل المثال ، Al φ1.5 ∼5.0 ملم ، Cu φ1.3 ∼4.6 ملم ، الفولاذ φ1.3 ∼4.0 ملم للكثير من القرون عالية السرعة) والآلة ∼ max OD المتشابكة (على سبيل المثال ،حتى φ15 ملم على نماذج عالية السرعة).

حدد قطر القيادة والقيادة: اختر قطر القيادة وسرعة الخط بما يتماشى مع هدف الإنتاج وقوة السحب الخاصة بك (على سبيل المثال، سرعة الخط 20-100 م/دقيقة على الطرازات عالية السرعة؛القيود المزدوجة مثل Ø1200 + Ø1000 ملم لـ ACSR الأكبر).

لوجستية الملفات: تأكيد أحجام PN للدراجات داخل القفص واستيعابها لتتوافق مع معالجة المصنع (على سبيل المثال ، PN1250 PN2000 شائعة على آلات الفئة 400 630 ؛ PN1600 نموذجية على خطوط 630/1 + 6 ACSR).

التحكم والجودة: خطة لـ PLC / HMI مع التحكم في التوتر والزاوية والطول ؛ إضافة مراقبة OD / الهندسة والمرحلية في الخط حسب الحاجة

PN1600 استيعاب العمود النهائي

إنها مثالية لإنتاج:

الخيوط المطوية المستديرة من النحاس والألومنيوم
أسلاك ألومنيوم ونحاس مستديرة عادة
بناءات OPGW في ممرات واحدة ومتعددة
موصلات القطاع
خيوط AAAC و ACSR تصل إلى 19 سلكًا (في مرور واحد أو اثنين)
خيوط الفولاذ ذات الأسلاك العادية والعالية والعالية القوة
وضع الخيوط المرنة لبناء الحبال المرنة
تسليح العناصر الضوئية من الأسلاك الفولاذية
وضع النواة المعزولة

الخصائص:
1يتم تشغيل الآلات بواسطة محركات ثلاثية المراحل التي يتم التحكم فيها بالتردد ، والتي توفر محركات منفصلة للدوران المتدفق ،مجموعات الإقلاع والإقلاع مما يعني أنه لم يعد هناك حاجة إلى معدات التروس والتحويلات لهذا الغرض.
2تتيح تقنية التحكم الرقمي تعيين الطول المتغير بشكل لا نهائي من مكتب التحكم.
3. يمكن أن تختلف سرعاتها إلى حد لا نهائي من موقع مكتب التحكم أثناء تشغيل الآلة.
4. يتيح التحكم بالشاشة اللمسية عن طريق أجهزة تحكم قابلة للبرمجة التحكم والتشغيل التلقائي بالكامل للعملية ، ومراقبة الآلة ، وإدارة البرامج ، وتسجيل البيانات وتخزينها ،وظائف الخدمة والصيانة.
5. التزامن بين السرعة والزاوية، تحكم عزم الدوران والجذب.
6الحفاظ على جميع معايير الجودة المتعلقة بالمنتج في جميع الأوقات التي يتم ضمانها عن طريق الكبح المتحكم في الجهاز ، بما في ذلك في حالة فشل كهربائي (إصدارات محرك التيار المتردد).
