آلة التشديد الصلبة لخطوط النقل العالية والخطوط الجوية

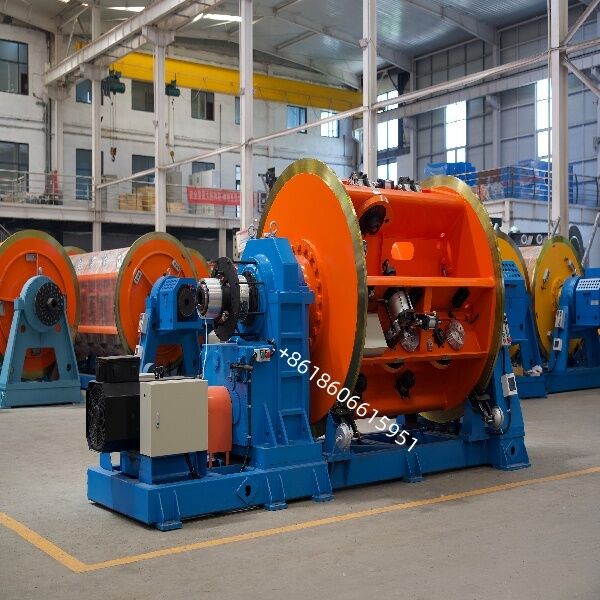

آلة الجدل الصلبة للموصلات العارية وخطوط النقل العلوية

وصف

إن آلة تجديل القفص الصلبة هي آلة بامتياز لتصنيع الموصلات لكابلات الطاقة. يجمع جهاز التجديل هذا بين الجودة والإنتاجية والمرونة مقارنة بطرق التجديل الأخرى.
تم تصنيع سلسلة JLK تحت العلامة التجارية BEYDE، وهي شركة رائدة عالميًا في مجال الآلات الدوارة لكابلات الطاقة والتي قامت بتوريد أكثر من 150 جديلة قفصية صلبة إلى كبار منتجي كابلات الطاقة.

تسمح آلة جدل وغربلة القفص الصلب بإنتاج الموصلات المستخدمة في الكابلات الهوائية، وكابلات الجهد المنخفض/المتوسط/العالي، والكابلات البحرية، وكابلات طاقة الرياح، وقطاعات ميليكين، وكابلات ACRS والغربلة.

الميزات والمزايا الرئيسية

سعة عالية وقسم كبير: قادر على استيعاب عدد كبير من بكرات الدفع، ولف عشرات أو حتى مئات الأسلاك في وقت واحد. وهذا يتيح كفاءة إنتاج عالية، مما يجعله مناسبًا بشكل خاص لتصنيع كميات كبيرة من الموصلات ذات المقطع الكبير وقلب الكابلات.

صلابة هيكلية عالية:

يوفر تصميم إطارها المعدني القوي صلابة استثنائية، وقادرة على تحمل عزم الدوران الهائل والتوتر الناتج أثناء جدل الأسلاك ذات القسم الكبير وعالية القوة، مما يضمن التشغيل المستقر.

دقة تجديل عالية: تم تجهيز جدائل الإطار الصلب الحديثة بأنظمة قيادة دقيقة، وأنظمة التحكم في التوتر، وعدادات الطول، مما يضمن طولًا موحدًا، وهيكلًا مدمجًا، وتوترًا ثابتًا عبر جميع الأسلاك.

الوظائف المتكاملة: تدمج الآلات الحديثة أيضًا وظائف إضافية مثل اللف المسبق، أو اللف الخلفي، أو قياس القطر عبر الإنترنت، أو التعبئة، أو التسجيل (التقديم).

مقارنة مع الجدائل الأنبوبية

الاختلافات الرئيسية بين ماكينة التجديل ذات الإطار الصلب وماكينة تجديل شائعة أخرى - ماكينة التجديل الأنبوبية - هي كما يلي:

الهيكل: آلة تجديل الإطار الصلب تعتمد هيكل الإطار المفتوح، في حين أن آلة تجديل الأنابيب تتميز بهيكل أنبوبي مغلق.

قابلية التطبيق: يركز جهاز Rigid Frame Strander بشكل أكبر على إنتاج الأسلاك والكابلات ذات المقاطع الكبيرة والسرعة العالية والحجم الكبير. يعتبر Tubular Strander أكثر ملاءمة لسيناريوهات الإنتاج ذات المقاطع الصغيرة التي تتطلب مرونة عالية (تغيير المواصفات بسهولة) أو حيث تكون البيئة المغلقة بالكامل ضرورية.

بكرات الدفع:

عادةً ما يستخدم جهاز Rigid Frame Strander بكرات دفع أكبر (على سبيل المثال، PN630، PN800، PN1000) لتلبية احتياجات الإنتاج المستمر طويلة الأمد.

صلابة:

تعد الصلابة الإجمالية لآلة التجديل ذات الإطار الصلب أعلى بكثير من تلك الموجودة في أداة التجديل الأنبوبي.

لقد أصبح جهاز تجديل الإطار الصلب، بإطاره عالي الصلابة وتصميمه متعدد البكرات، من المعدات المفضلة لتصنيع كابلات الطاقة MV/HV والأسلاك العارية ذات المقطع الكبير. تلبي خصائصها التقنية متطلبات العملية الصارمة للمنتجات المتطورة مثل كابلات الطاقة الجديدة وموصلات نقل UHV. يقدم مصنعو معدات الكابلات المشهورون مثل BEYDE سلسلة من جدائل الإطار الصلب بمواصفات وتكوينات مختلفة. تُظهر معدات BEYDE مزايا واضحة في الموثوقية وكفاءة الإنتاج ومستوى الأتمتة والراحة التشغيلية، وتلبي متطلبات التصنيع المتنوعة لكابلات الطاقة والأسلاك العارية عبر عملاء مختلفين.

تتمثل الوظيفة الأساسية لآلة تجديل الإطار الصلب في لف العديد من الأسلاك الفردية (الموصلات) أو الخيوط معًا وفقًا للاتجاه المحدد وطول الوضع، مما يشكل موصلات مجدولة ذات مقطع أكبر، أو قلوب كابلات، أو كابلات. سير العمل الأساسي الخاص بها هو كما يلي:

سدد دينك:

يوجد في قلبها واحد أو أكثر من الإطارات المعدنية الدوارة القوية المجهزة ببكرات دفع متعددة (بكرات)، تتميز عادةً بأجهزة التحكم في التوتر، والتي توفر أسلاكًا أو خيوطًا فردية.

التجديل:

يدور الإطار بأكمله بسرعة عالية، مما يتسبب في دوران جميع بكرات الدفع المثبتة معه. في نفس الوقت، يتقدم السلك الأساسي المركزي (أو قلب الكابل) خطيًا على طول محور الماكينة.

تشكيل:

يؤدي الجمع بين الحركة الدوارة للإطار والتقدم الخطي للسلك إلى التواء الأسلاك الفردية المحيطة بإحكام على القلب المركزي عند الزاوية الحلزونية المحددة مسبقًا (أي طول حبل الجديل).

ارفع:

يتم لف المنتج المجدولة النهائي على بكرة السحب.

قوة الشركة

تقع شركة BEYDE Co., Ltd في Hejian، مقاطعة Hebei، وقد تم إعادة تنظيمها من شركة Hejian Hongqi Machinery Inc. منذ تأسيسها في عام 1983، بذلنا كل جهودنا لتصميم وإنتاج وبيع وخدمة عملائنا. منتجاتنا الرئيسية بما في ذلك آلة التجديل الصلبة، وآلة التجديل الأنبوبي، وآلة تجديل الكواكب، وآلة تجديل القوس، وآلة التمديد، وآلة الإعصار الطبلي، وآلة التدريع وما إلى ذلك. تُستخدم منتجاتنا على نطاق واسع في جميع أنحاء العالم، وأصبحت علامتنا التجارية "Hongqi Machine" مشهورة في الصين. الآن نحن فخورون بالعلامة التجارية المشهورة وأصبحنا الفريق الرائد في هذا المجال.
