تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
رقم الموديل: 1250/1 + 4
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يوما
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة/سنة
اسم: |
آلة زرع |
مادة الأسلاك: |
BV BVR PVC ETC. |
الاستخدام: |
الكابلات |
الجهد االكهربى: |
110 فولت/220 فولت/240 فولت/380 فولت (50/60 هرتز) |
لون: |
حسب الطلب |
الملعب الجدل (مم): |
180-3166 |
دوران القفص (دورة في الدقيقة): |
44 |
ضمان: |
12 شهرا |
محرك: |
سيمنز |
العاكس: |
ياسكاوا اليابان |
اسم: |
آلة زرع |
مادة الأسلاك: |
BV BVR PVC ETC. |
الاستخدام: |
الكابلات |
الجهد االكهربى: |
110 فولت/220 فولت/240 فولت/380 فولت (50/60 هرتز) |
لون: |
حسب الطلب |
الملعب الجدل (مم): |
180-3166 |
دوران القفص (دورة في الدقيقة): |
44 |
ضمان: |
12 شهرا |
محرك: |
سيمنز |
العاكس: |
ياسكاوا اليابان |

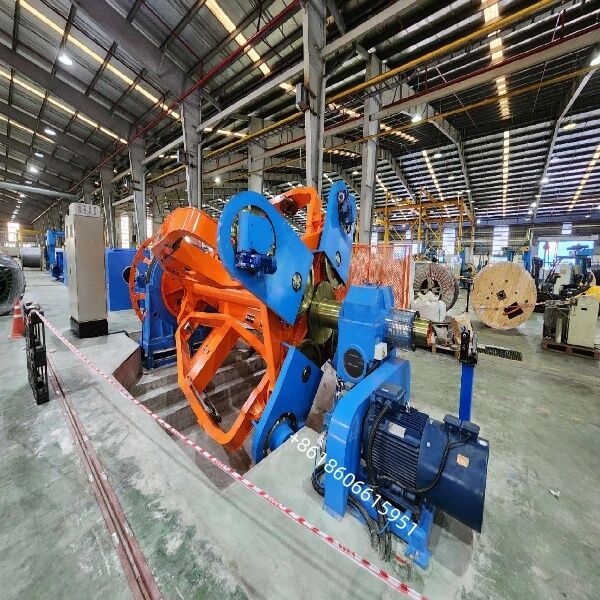

1250/1+4 آلة وضع الكابلات
تم تصميم آلة CLY-1250/1+4 لترتيب الكابلات / ترتيب كابلات الطاقة منخفضة ومتوسطة الجهد متعددة النواة ، وكابلات التحكم ، وكابلات التعدين.مناسبة لكل من النواة المستديرة والقطاعية (حتى 5 نواة). القفص المتشرد مجهز بـوظيفة الالتواء الخلفي بنسبة 100%، لضمان الحد الأدنى من الإجهاد الداخلي في الكابل الموضع.يتم التحكم في الخط بأكمله بواسطة شاشة لمسة Siemens / Delta PLC + HMI مع محركات مدفوعة بالمقايض للحصول على مسافة وضع دقيقة وسرعة خط متزامنة.
وضع كابلات الطاقة LV / MV (PVC ، XLPE معزولة)
كابلات التحكم وتجميع كابلات التعدين (2-5 نواة)
مناسبة للموصلات المستديرة أو المسبقة للفيروسات
شرائط اللاصق غير المعدنية (شرائط البوليستر / الشريط الميكا) والدرع من الأسلاك الفولاذية
✅قفص الكواكب (1 مركز + 4 أدوات جانبية ، PN1250)مع قدرة كاملة على التواء الخلفي
✅الاتجاه المتدفق جنوباً ووسطاً، تموضع المدى غير خطوة قابلة للتعديل عن طريق PLC (300~2500 مم)
✅ هيكل تحمل كبير ذو دعم مزدوج للعمل بسرعة عالية وانخفاض الاهتزازات
✅ تشغيل الكهربائي لضغط / إطلاق الملفات ، وظيفة ما قبل التواء للقلوب القطاعية
✅ مجهزة برأس لف غير معدني (2 باد ، 500 ¢ 650 دورة في الدقيقة) ودرع فولاذي اختياري
✅ كابستان اليرقات النيوماتيكي مع قياس الطول والتوقف التلقائي عند الخطأ
✅ الحماية الكاملة للسلامة: الإفراط في الحمل، الإفراط في السفر، إغلاق باب الحراسة، إيقاف الطوارئ
نظرة عامة
تم تصميم آلة CLY-1250/1+4 لترتيب الكابلات / ترتيب كابلات الطاقة منخفضة ومتوسطة الجهد متعددة النواة ، وكابلات التحكم ، وكابلات التعدين.مناسبة لكل من النواة المستديرة والقطاعية (حتى 5 نواة)يتم تجهيز القفص المترابط بوظيفة الالتواء الخلفي بنسبة 100٪ ، مما يضمن الحد الأدنى من الإجهاد الداخلي في الكابل الموضع.يتم التحكم في الخط بأكمله بواسطة شاشة لمسة Siemens / Delta PLC + HMI مع محركات مدفوعة بالمقايض للحصول على مسافة وضع دقيقة وسرعة خط متزامنة.
التطبيق
وضع كابلات الطاقة LV / MV (PVC ، XLPE معزولة)
كابلات التحكم وتجميع كابلات التعدين (2-5 نواة)
مناسبة للموصلات المستديرة أو المسبقة للفيروسات
شرائط اللاصق غير المعدنية (شرائط البوليستر / الشريط الميكا) والدرع من الأسلاك الفولاذية
الخصائص الرئيسية
قفص الكواكب (1 مركز + 4 أدوات جانبية ، PN1250) مع قدرة كاملة على التواء الخلفي
✅ اتجاه القفز S / Z ، والمسافة لا يمكن تعديلها من خلال PLC (300 ∼ 2500 مم)
✅ هيكل تحمل كبير ذو دعم مزدوج للعمل بسرعة عالية وانخفاض الاهتزازات
✅ تشغيل الكهربائي لضغط / إطلاق الملفات ، وظيفة ما قبل التواء للقلوب القطاعية
✅ مجهزة برأس لف غير معدني (2 باد ، 500 ¢ 650 دورة في الدقيقة) ودرع فولاذي اختياري
✅ كابستان اليرقات النيوماتيكي مع قياس الطول والتوقف التلقائي عند الخطأ
✅ الحماية الكاملة للسلامة: الإفراط في الحمل، الإفراط في السفر، إغلاق باب الحراسة، إيقاف الطوارئ
تم تصميم آلة CLY-1250/1+4 لترتيب الكابلات / ترتيب كابلات الطاقة منخفضة ومتوسطة الجهد متعددة النواة ، وكابلات التحكم ، وكابلات التعدين.مناسبة لكل من النواة المستديرة والقطاعية (حتى 5 نواة). القفص المتشرد مجهز بـوظيفة الالتواء الخلفي بنسبة 100%، لضمان الحد الأدنى من الإجهاد الداخلي في الكابل الموضع.يتم التحكم في الخط بأكمله بواسطة شاشة لمسة Siemens / Delta PLC + HMI مع محركات مدفوعة بالمقايض للحصول على مسافة وضع دقيقة وسرعة خط متزامنة.
وضع كابلات الطاقة LV / MV (PVC ، XLPE معزولة)
كابلات التحكم وتجميع كابلات التعدين (2-5 نواة)
مناسبة للموصلات المستديرة أو المسبقة للفيروسات
شرائط اللاصق غير المعدنية (شرائط البوليستر / الشريط الميكا) والدرع من الأسلاك الفولاذية
✅قفص الكواكب (1 مركز + 4 أدوات جانبية ، PN1250)مع قدرة كاملة على التواء الخلفي
✅الاتجاه المتدفق جنوباً ووسطاً، تموضع المدى غير خطوة قابلة للتعديل عن طريق PLC (300~2500 مم)
✅ هيكل تحمل كبير ذو دعم مزدوج للعمل بسرعة عالية وانخفاض الاهتزازات
✅ تشغيل الكهربائي لضغط / إطلاق الملفات ، وظيفة ما قبل التواء للقلوب القطاعية
✅ مجهزة برأس لف غير معدني (2 باد ، 500 ¢ 650 دورة في الدقيقة) ودرع فولاذي اختياري
✅ كابستان اليرقات النيوماتيكي مع قياس الطول والتوقف التلقائي عند الخطأ
✅ الحماية الكاملة للسلامة: الإفراط في الحمل، الإفراط في السفر، إغلاق باب الحراسة، إيقاف الطوارئ
|
البند |
المواصفات |
|---|---|
| النموذج | CLY-1250/1+4 آلة وضع الكواكب |
| حجم البوبين في القفص | PN1250 (رجل مركزي + رجل جانبي 4) |
| أدخلوا الـ (كور ديا) | Φ6 ️ Φ30 ملم (قسم الموصل 10 ️ 300 ملم2) |
| أقصى قدر من الكابلات المضخة | ≤ Φ80 ملم |
| أقصى قدر من القفص سرعة الدوران | 50 دورة/دقيقة |
| الرصيف / رصيف الارتفاع | 300×2500 ملم (يمكن تعديلها بدون خطوات، S/Z) |
| السرعة القصوى للخط | ≈ 50 م/دقيقة |
| رأس الشريط غير المعدني | بطاقتين ، 500 ∼ 650 دورة في الدقيقة ؛ يمكن ضبط المدى دون خطوة |
| جهاز السحب | السوسة الروحية، سحب أقصى 1600 كجم |
| الدفع المركزي | نوع العمود PN800 PN1600 |
| استيعاب | نوع البوابة PN2000 / PN2500 |
| محرك القيادة الرئيسية | عاكس 45 كيلوواط (قفص) |
| محرك الشريط | عاكس 11 كيلوواط |
| محرك كابستان | عاكس 22 كيلوواط |
| محرك التقاط | 5عاكس التيار المتردد بقدرة 5 كيلوواط |
| الطاقة المثبتة الإجمالية | ≈ 85 كيلوواط (3Ph، 380V±10٪، 50Hz) |
| ارتفاع مركز الجهاز | 1000 ملم |
| التوجيه | من اليمين إلى اليسار (يمكن تخصيصه) |
| البعد العام (المرجعية) | ≈ 35000 × 6000 × 5000 ملم |
PN1250/1+4 القفص الكوكبي مع الالتواء الخلفي
عقدة غطاء المصفوفة مزدوجة الصف
Φ630×2 جهاز التسجيل غير المعدني ️ 1 مجموعة
عداد الطول الميكانيكي + الإلكتروني
1600 كجم سمك اليرقة المضغوطة
Φ2500 نوع البوابة الإلتقاط مع Traverse 1 مجموعة
نظام التحكم الكهربائي الكامل (PLC + HMI + Inverter)
الحواجز الأمنية وجهاز وقف الطوارئ
Φ1600 عمود مركزي للدفع
