تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
رقم الموديل: 1250/1 + 4
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يوما
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة/سنة
يكتب: |
تلقائي |
نوع الآلة: |
كوكبي |
حجم البكرة: |
1250 |
سرعة الدوران: |
ماكس 50 دورة في الدقيقة |
ينطبق على: |
الاستلقاء |
ضمان: |
24 شهرا |
رمز النظام المنسق: |
8479400 |
حالة: |
جديد |
مواد: |
سلك نحاسي ، سلك Al ، أسلاك فولاذية |
غاية: |
تمديد الكابلات |
تويست الخلفية: |
100% |
مناسبة ل: |
تمديد الكابلات |
جوهر: |
400 مم 2 |
يكتب: |
تلقائي |
نوع الآلة: |
كوكبي |
حجم البكرة: |
1250 |
سرعة الدوران: |
ماكس 50 دورة في الدقيقة |
ينطبق على: |
الاستلقاء |
ضمان: |
24 شهرا |
رمز النظام المنسق: |
8479400 |
حالة: |
جديد |
مواد: |
سلك نحاسي ، سلك Al ، أسلاك فولاذية |
غاية: |
تمديد الكابلات |
تويست الخلفية: |
100% |
مناسبة ل: |
تمديد الكابلات |
جوهر: |
400 مم 2 |

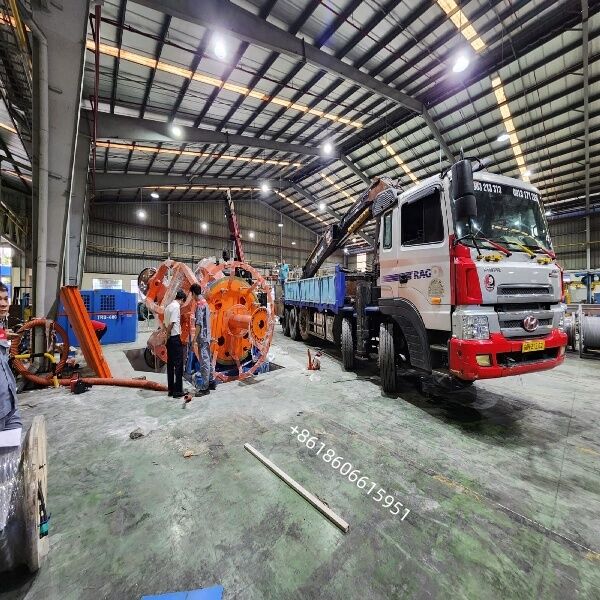

آلة وضع الكابلات 1250/1+4 1250mm كابلات الكواكب
نظرة عامة
تم تصميم آلة CLY-1250/1+4 لترتيب الكابلات / ترتيب كابلات الطاقة منخفضة ومتوسطة الجهد متعددة النواة ، وكابلات التحكم ، وكابلات التعدين.مناسبة لكل من النواة المستديرة والقطاعية (حتى 5 نواة)يتم تجهيز القفص المترابط بوظيفة الالتواء الخلفي بنسبة 100٪ ، مما يضمن الحد الأدنى من الإجهاد الداخلي في الكابل الموضع.يتم التحكم في الخط بأكمله بواسطة شاشة لمسة PLC + HMI مع محركات مدفوعة بالمحول للحصول على مسافة وضع دقيقة وسرعة خط متزامنة.
التطبيق
وضع كابلات الطاقة LV / MV (PVC ، XLPE معزولة)
كابلات التحكم وتجميع كابلات التعدين (2-5 نواة)
مناسبة للموصلات المستديرة أو المسبقة للفيروسات
شرائط اللاصق غير المعدنية (شرائط البوليستر / الشريط الميكا) والدرع من الأسلاك الفولاذية
الخصائص الرئيسية
قفص الكوكب (1 مركز + 4 أدوات جانبية ، PN1250) مع قدرة كاملة على التواء الخلفي
الاتجاه S / Z للخيط ، ومدى التثبيت قابل للتعديل بدون خطوة عبر PLC (300 ∼ 2500 مم)
هيكل محمل كبير ذو دعم مزدوج للعمل بسرعة عالية ، وانخفاض الاهتزازات
وظيفة إيقاف / إطلاق الملفات الكهربائية ، وظيفة ما قبل التواء للجذور القطاعية
مجهزة برأس تغليف غير معدني (2 باد ، 500 ∼ 650 دورة في الدقيقة) ودرع فولاذي اختياري
كابستان هوائي مع قياس الطول والتوقف التلقائي عند الخطأ
الحماية الكاملة للسلامة: الإفراط في الحمل، الإفراط في السفر، إغلاق باب الحراسة، وقف الطوارئ
| النوع | 1 + 3 = 4 بوبينز | 1 + 4 = 5 بوبينز | ||||
| النموذج | KP100 | KP125 | KP160 | KP100 | KP125 | KP160 |
| الطبول φ[م] | 1000 | 1250 | 1600 | 1000 | 1250 | 1600 |
| قسم الكابلات للجذور المستديرة [mm2] | 16-240 | 25-300 | 25-300 | 16-240 | 25-300 | 25-300 |
| قسم الكابلات للجذور القطاعية [mm2] | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
| قسم الكابلات للقلوب المسبقة للدوائر [mm2] | 16-240 | 16-400 | 16-400 | 16-240 | 16-400 | 16-400 |
| الكابل المنتهي φ[ملم] | 60 | 80 | 100 | 60 | 80 | 100 |
| سرعة الدوار [rpm] | 55 | 36 | 24 | 55 | 30 | 20 |
| سرعة الخط [م/دقيقة] | 60 | 60 | 45 | 60 | 60 | 45 |
| طاقة المحرك الرئيسي [كيلوواط] | 55 AC | 55 AC | 55 AC | 65 AC | 65 AC | 65 AC |
