الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يوما
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة/سنة

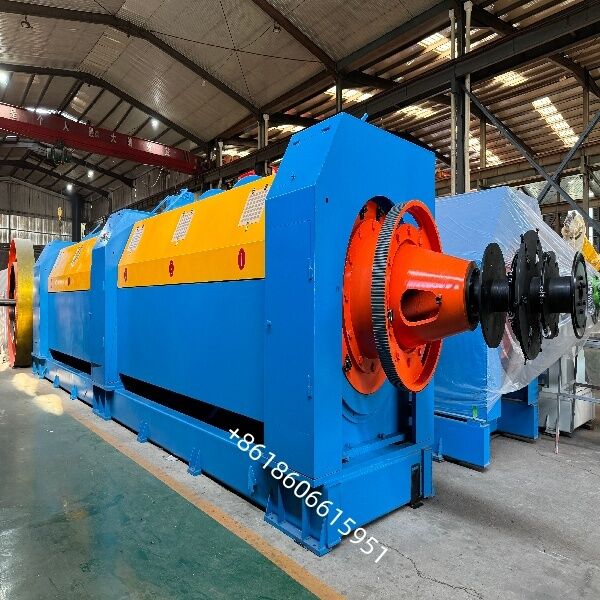

أداة تجديل أنبوبي عالية الدقة لتوفير جودة كابلات فائقة لجنوب أفريقيا
** مجالات التطبيق الرئيسية **
يتم استخدام هذه المعدات بشكل أساسي في تجديل وكابلات المواد التالية:
الموصلات المعدنية: الأسلاك النحاسية، وأسلاك الألومنيوم، وأسلاك الفولاذ.
منتجات الكابلات: موصلات الألمنيوم بالفولاذ المقوى (ACSR)، الأسلاك الأرضية الضوئية (OPGW)، كابلات التحكم، الحبال السلكية، أسلاك الإطارات، إلخ.
النوى المعزولة: قادرة على مد الكابلات وتجديل النوى المعزولة من البلاستيك أو المطاط عندما تكون مجهزة بوحدة شريطية.
**الهيكل الأساسي والمكونات**
يتكون خط الجدل الأنبوبي النموذجي من الأقسام التالية:
نظام الدفع: حامل الدفع المركزي وحاملات البكرات من النوع المهد الموجودة داخل الأنبوب.
الوحدة الرئيسية (جسم الأنبوب): جسم أسطواني ملحوم مدعم بمحامل كبيرة؛ متوازن ديناميكيًا لتشغيل عالي السرعة ومنخفض الضوضاء.
الأجهزة المساعدة: حامل القالب المزدوج، عداد الطول، ونظام التشحيم.
السحب والرفع: الكابستان، ووحدة السحب، وآلية العبور.
نظام التحكم: تستخدم الموديلات الحديثة عادةً التحكم PLC + HMI، مما يتيح ميزات مثل تعديل طول الوضع بدون خطوات، والتوقف التلقائي عند انقطاع الأسلاك، والتحكم المستمر في التوتر.
تكوينات اختيارية: جهاز تسجيل، فرامل شد مسحوق مغناطيسي/تباطؤ.
**الميزات والمزايا التقنية**
سرعة عالية وإنتاجية عالية: يوفر الهيكل الأنبوبي صلابة ممتازة، ويدعم سرعات دوران عالية (تتجاوز 1500 دورة في الدقيقة للطرز الأصغر)، مما يؤدي إلى سرعات خط سريعة وقدرة إنتاجية عالية.
الدقة والثبات: يضمن دعم المحمل الكامل وتصميم الأنبوب ذو القطر الكبير التشغيل السلس وطول الوضع الموحد وجودة المنتج العالية.
السلامة: مجهزة بأنظمة شاملة للكشف عن انقطاع الأسلاك، والكبح الهوائي، وأنظمة الحماية.
| قطر سلك واحد |
Ø 1.3 مم - 5.0 مم للنحاس Ø 1.7 مم - Ø 5.0 مم للآل Ø 1.0 مم - Ø 5.0 مم لـ ST |
| أقصى قطر حبلا | Ø 15 ملم كحد أقصى |
| نطاق الملعب المتعرج | 50 -230 مم (قابل للتعديل بدون خطوات على شاشة اللمس) |
| أقصى سرعة دوران للقفص | 450r/min (سرعة الإنتاج الفعلية) |
| نطاق السرعة الخطية | 22.5-103.5 م/دقيقة |
| قطر عجلة كابستان | Ø 1000+ Ø 1000 مم |
| حجم بكرة الدفع في القفص | بي إن دي 630 |
| حجم بكرة التناول | PN800-PN1600 |
| حجم بكرة الدفع المركزي | بي إن دي 630 |
| قوة المحرك الرئيسي | 45 كيلو واط |
| قوة محرك كابستان | 22 كيلو واط |
| تناول قوة المحرك | 5.5 كيلو واط |
اتجاه العملية:الآلة اليمنى، أي التي تواجه تشغيل الجهاز، والدفع الأيسر، والأخذ الأيمن
لون
الجزء الدوار:برتقالي خارج RAL1028
الجسم الرئيسي للمعدات: RAL5015sky blue
الجزء السفلي: RAL9017 أسود خارجي
خزانة التحكم: RAL7032
