حلول تجديل الأنابيب: الدقة والسرعة واللف الخلفي بنسبة 100% من أجل تجديل بدون إجهاد

حلول الشبكة الأنبوبية: الدقة والسرعة 100٪ التواء الخلفي للشبكة الخالية من الإجهاد

** مجالات التطبيق الرئيسية **

تستخدم هذه المعدات في المقام الأول لتجهيز وتربيت المواد التالية:

الموصلات المعدنية: أسلاك النحاس، أسلاك الألومنيوم، وأسلاك الفولاذ.

منتجات الكابلات: الألومنيوم المقوى بالفولاذ الموصل (ACSR) ، الأسلاك الأرضية البصرية (OPGW) ، كابلات التحكم، الحبال السلكية، سلاسل الإطارات، إلخ.

النواة المعزولة: قادرة على توصيل الكابلات والأسلاك والنواة المعزولة من البلاستيك أو المطاط عندما تكون مجهزة بوحدة التصاق.

** هيكل الأساس ومكوناته **

يتكون خط اللاصق الأنبوبي النموذجي من الأقسام التالية:

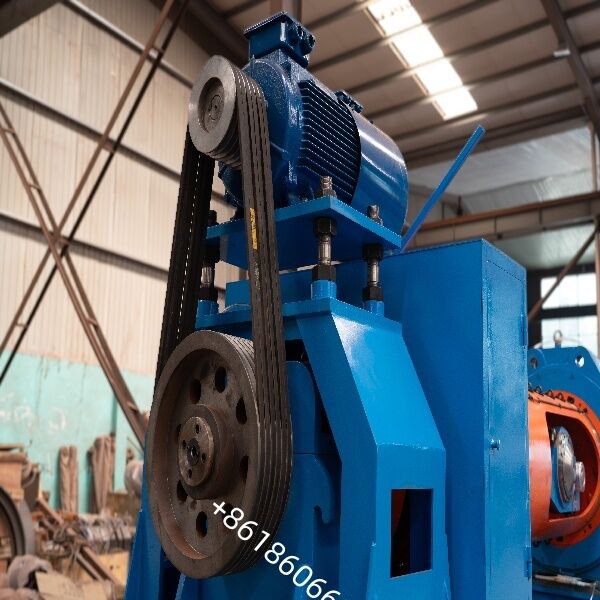

نظام الدفع: منصة الدفع المركزية ومحمولات المنجم من نوع المهد الموجودة داخل الأنابيب.

الوحدة الرئيسية (جسم الأنابيب): جسم أسطواني مصفح مدعوم بمحامل كبيرة ؛ متوازنة ديناميكياً للعمل عالي السرعة ، منخفضة الضوضاء.

الأجهزة المساعدة: حامل القوالب المزدوجة، عداد الطول، ونظام التشحيم.

الإقلاع والاستقبال: الكابستان، وحدة الاستقبال، وآلية العبور.

نظام التحكم: تستخدم النماذج الحديثة عادةً تحكم PLC + HMI ، مما يتيح ميزات مثل ضبط طول الوضع بدون خطوات ، والتوقف التلقائي عند كسر الأسلاك ، والتحكم في التوتر المستمر.

التكوينات الاختيارية: جهاز الشريط، مسحوق مغناطيسي / مكابح التوتر الهستيريسية.

**الخصائص التقنية والمزايا**

السرعة العالية والإنتاجية العالية: يقدم الهيكل الأنبوبي صلابة ممتازة ، يدعم سرعات دوران عالية (تتجاوز 1500 دورة في الدقيقة للنماذج الأصغر) ،مما يؤدي إلى سرعات خط سريعة وقدرة إنتاجية عالية.

الدقة والاستقرار: دعم محمل كامل وتصميم أنبوب قطره كبير يضمن التشغيل بسلاسة وطول وضع موحد وجودة منتج عالية.

السلامة: مجهزة بأجهزة الكشف الشامل عن كسر الأسلاك والكبح الهوائي وأنظمة الحماية.

اتجاه التشغيلالجهاز اليمنى اليد، وهذا هو، تواجه تشغيل الجهاز، والرد اليسرى، والحق أخذ
اللون
الجزء الدوار:البرتقالي خارج RAL1028
الهيكل الرئيسي للمعدات: RAL5015 أزرق السماء
الجزء السفلي من الإطار: RAL9017 الأسود الخارجي
خزانة التحكم: RAL7032

اكبر من إنتاجية الكابلات الخاصة بك مع آلة التقط الألياف ذات السرعة العالية

في صناعة الأسلاك والكابلات التنافسية، الدقة والسرعة والموثوقية تحدد نجاحك.آلة التشنج الأنبوبية المتقدمة لدينا مصممة لإحداث ثورة في عملية التشنج الخاصة بك.

لمَ تختارين قناة القناة الأنبوبية الخاصة بنا؟

أداء عالية السرعة: تصميم الأنابيب الأمثل مع المحامل الكبيرة يدعم سرعات الدوران تصل إلى 1500 دورة في الدقيقة ، مما يعزز بشكل كبير الإنتاج اليومي.

تكنولوجيا التواء الخلفي بنسبة 100٪: تضمن تخفيف الإجهاد الداخلي للأسلاك النحاسية والألومنيومية والصلبة ، مما ينتج أسلاك أكثر مستقيمة وخالية من التواء مثالية لأسلاك الأسلاك الفولاذية ACSR و OPGW.

تحكم دقيق في طول الجذع: مجهز بنظام تحكم PLC + HMI وتعديل المسافة بدون خطوات (40 350mm +) ، مما يضمن هندسة الخيط المتسقة في كل مرة.

البناء القوي والآمن: دعم محمل كبير مزدوج ، وتشحيم الدورة الدورية للزيت الرقيق ، وحماية السلامة المغلقة بالكامل تقلل من وقت التوقف وتطيل عمر الجهاز.

المكونات الممتازة: يتم تجميعها مع محركات Sie-mens ، والكهرباء Sch-neider ، ولعب NSK / FAG / SKF لضمان موثوقية المعيار العالمي.
