اكبر قدر ممكن من الناتج: الجيل القادم من تكنولوجيا القيود الأنبوبية

تعظيم إنتاجك: الجيل القادم من تقنية تجديل الأنابيب

** مجالات التطبيق الرئيسية **

يتم استخدام هذه المعدات بشكل أساسي في تجديل وكابلات المواد التالية:

الموصلات المعدنية: الأسلاك النحاسية، وأسلاك الألومنيوم، وأسلاك الفولاذ.

منتجات الكابلات: موصلات الألمنيوم بالفولاذ المقوى (ACSR)، الأسلاك الأرضية الضوئية (OPGW)، كابلات التحكم، الحبال السلكية، أسلاك الإطارات، إلخ.

النوى المعزولة: قادرة على مد الكابلات وتجديل النوى المعزولة من البلاستيك أو المطاط عندما تكون مجهزة بوحدة شريطية.

**الهيكل الأساسي والمكونات**

يتكون خط الجدل الأنبوبي النموذجي من الأقسام التالية:

نظام الدفع: حامل الدفع المركزي وحاملات البكرات من النوع المهد الموجودة داخل الأنبوب.

الوحدة الرئيسية (جسم الأنبوب): جسم أسطواني ملحوم مدعم بمحامل كبيرة؛ متوازن ديناميكيًا لتشغيل عالي السرعة ومنخفض الضوضاء.

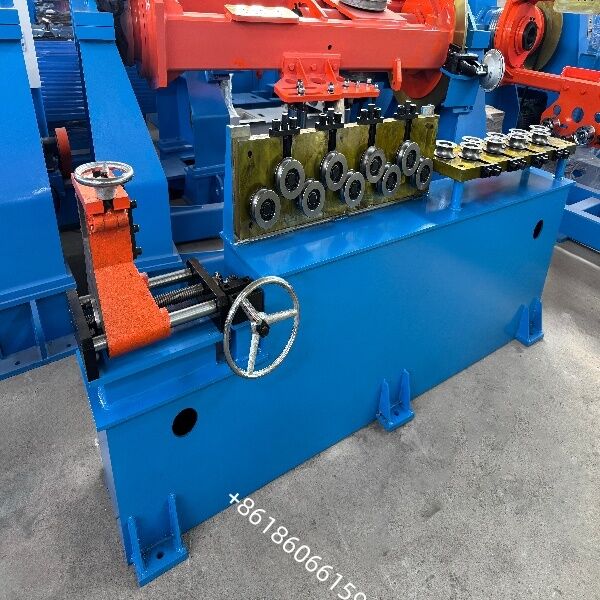

الأجهزة المساعدة: حامل القالب المزدوج، عداد الطول، ونظام التشحيم.

السحب والرفع: الكابستان، ووحدة السحب، وآلية العبور.

نظام التحكم: تستخدم الموديلات الحديثة عادةً التحكم PLC + HMI، مما يتيح ميزات مثل تعديل طول الوضع بدون خطوات، والتوقف التلقائي عند انقطاع الأسلاك، والتحكم المستمر في التوتر.

تكوينات اختيارية: جهاز تسجيل، فرامل شد مسحوق مغناطيسي/تباطؤ.

**الميزات والمزايا التقنية**

سرعة عالية وإنتاجية عالية: يوفر الهيكل الأنبوبي صلابة ممتازة، ويدعم سرعات دوران عالية (تتجاوز 1500 دورة في الدقيقة للطرز الأصغر)، مما يؤدي إلى سرعات خط سريعة وقدرة إنتاجية عالية.

الدقة والثبات: يضمن دعم المحمل الكامل وتصميم الأنبوب ذو القطر الكبير التشغيل السلس وطول الوضع الموحد وجودة المنتج العالية.

السلامة: مجهزة بأنظمة شاملة للكشف عن انقطاع الأسلاك، والكبح الهوائي، وأنظمة الحماية.

اتجاه العملية:الآلة اليمنى، أي التي تواجه تشغيل الجهاز، والدفع الأيسر، والأخذ الأيمن
لون
الجزء الدوار:برتقالي خارج RAL1028
الجسم الرئيسي للمعدات: RAL5015sky blue
الجزء السفلي: RAL9017 أسود خارجي
خزانة التحكم: RAL7032

يمكنك زيادة إنتاجية الكابل لديك إلى الحد الأقصى باستخدام آلة تجديل الأنابيب عالية السرعة

في صناعة الأسلاك والكابلات التنافسية، تحدد الدقة والسرعة والموثوقية نجاحك. تم تصميم آلة التجديل الأنبوبية المتقدمة الخاصة بنا لإحداث ثورة في عملية التجديل الخاصة بك - مما يوفر موصلات عالية الجودة مع كفاءة تشغيلية لا مثيل لها.

لماذا تختار ماكينة التجديل الأنبوبية الخاصة بنا؟

أداء عالي السرعة: تصميم أنبوبي محسّن بمحامل كبيرة يدعم سرعات دوران تصل إلى 1500 دورة في الدقيقة، مما يعزز إنتاجك اليومي بشكل كبير.

تقنية Back-Twist بنسبة 100%: تضمن تخفيف الضغط الداخلي للأسلاك النحاسية والألمنيوم والفولاذ، مما ينتج كابلات أكثر استقامة وخالية من الالتواء مثالية لحبال الأسلاك الفولاذية ACSR وOPGW.

التحكم الدقيق في طول الطبقة: مجهزة بنظام التحكم PLC + HMI وتعديل خطوة بخطوة (40-350 مم +)، مما يضمن هندسة حبلا متسقة في كل مرة.

بناء قوي وآمن: دعم مزدوج كبير للمحمل، وتزييت دوران الزيت الرقيق، وواقيات أمان مغلقة بالكامل تقلل من وقت التوقف عن العمل وتطيل عمر الماكينة.

المكونات المتميزة: تم تجميعها باستخدام محركات Sie-mens وSch-neider Electrics ومحامل NSK/FAG/SKF لضمان الموثوقية ذات المعايير العالمية.

شريك التصنيع الموثوق به

بفضل التصميمات المعتمدة من CE، والدعم الفني على مدار 24 ساعة طوال أيام الأسبوع، وخدمات التشغيل في الموقع، فإننا لا نبيع الآلات فحسب - بل نقدم أيضًا حلول الجدائل الجاهزة التي تنمو مع أعمالك.

اتصل بنا اليوم للحصول على عرض أسعار مخصص أو لتحديد موعد تشغيل تجريبي مباشر.

قم بترقية خط الإنتاج لديك الآن، حيث تلتقي الدقة بالإنتاجية.
