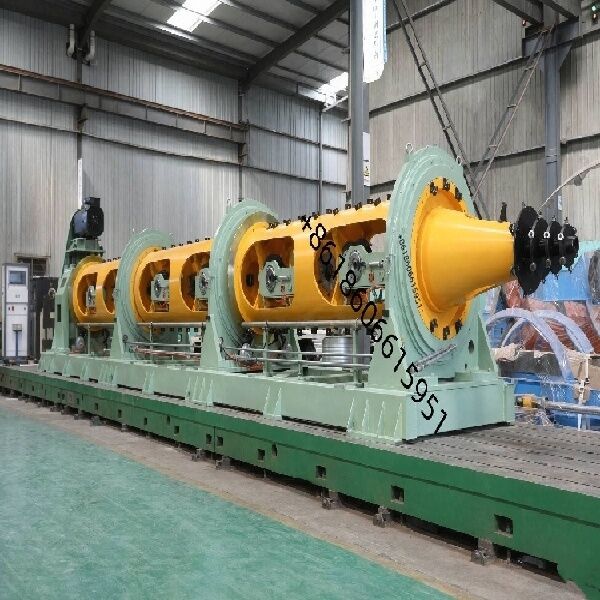

آلة القيود الأنبوبية حبل الأسلاك الفولاذية آلة تدوير الحبل

آلة القيود الأنبوبية حبل الأسلاك الفولاذية آلة تدوير الحبل

المواصفات
مصممة لقطع أسلاك الفولاذ، الأسلاك النحاسية، أسلاك الألومنيوم، والموصلات الكابلات المختلفة. ويستخدم على نطاق واسع في إنتاج أسلاك الأسلاك الفولاذية،كابلات الطاقة، كابلات التحكم، كابلات الاتصال، وكابلات خاصة.
مع سرعة دوران عالية ، وتشغيل مستقر ، وانخفاض الاهتزاز ، والأداء الدقيق للخيوط ، تضمن الآلة جودة المنتج الممتازة وكفاءة الإنتاج العالية.الهيكل الأنبوبي القوي، نظام نقل متقدم، والتحكمات الكهربائية الموثوقة تجعلها مناسبة للإنتاج الصناعي المستمر.
يمكن تخصيص الجهاز وفقًا لقطر الأسلاك ، وهيكل الخيوط ، وحجم المكعب ، ومتطلبات الإنتاج.

المعلمات التقنية الرئيسية

6القفص الذي يتربّط بالشعيرات

• المواصفات المحددة للفكرة: PND630mm
• سرعة الدوران القصيرة: 700 دورة في الدقيقة
• قوة المحرك الرئيسية: 55 كيلوواط (AC)
• طريقة التوتر في المهد: التوتر بالهيستريسية؛ قابلة للتعديل عبر الإنترنت
• تحميل / تفريغ العجلات: إطلاق / إقناع منوعي؛ آلية مضادة للعودة مع قفل أسطوانتين
• حماية كسر الأسلاك: جهاز استشعار قائم على الاتصال
• طريقة دعم القفص: مجموعتين من غرف العاملات (3+3 تكوين)
• تزيين غطاء العجلات: حمام زيت / تزيين الدورة؛ مراقبة درجة الحرارة العالية؛ حماية الإيقاف التلقائي
• خيوط القفص: خيوط خارجية؛ إدخال مناسب
• مادة ثقب سلك الدليل: صبغة كربيد التولفستين
• طريقة القيادة في القفص: القيادة الخلفية؛ التثبيت الرأسي
• طريقة الفرامل: الفرامل القرصية الهوائية
• طريقة وقف قطع الأسلاك: الزناد القائم على الاتصال (الشريط السفلي)
• معالجة بكرات المهد: التشغيل / الإفراج بالنفط ؛ مكافحة التراجع المترابطة لسلاسل مزدوجة ؛ تحميل / تفريغ بكرات عن طريق رافعة يقدمها المستخدم
• التوتر المفروض: التوتر الهستيريزي؛ يتم تعيين قيم التوتر عبر الشاشة اللمسية ويمكن ضبطها عبر الإنترنت
• إطار الدفع: هيكل مصفح بالكامل ؛ دقة عالية في التصنيع ؛ قوة ميكانيكية عالية ؛ متينة ومقاومة للتشوه
• هيكل دعم القفص: دعم أنبوب متكامل من ثلاثة أقسام (2+2+2) ؛ ثلاث مجموعات من المحامل الكبيرة التي تدعم الطرفين الأوسط والخروج ؛ الاتصالات المزدوجة
• طريقة التشحيم: مضخة زيت مستقلة مع تدوير الزيت ؛ يوفر وظائف التشحيم والتبريد على حد سواء
• مراقبة درجات الحرارة العالية للمحامل الكبيرة ؛ إيقاف التشغيل التلقائي مع إشعار HMI
• طريقة الفرامل: نظام الفرامل ذات القرص الهوائي المسطح؛ التشغيل المنسق بواسطة اللوحة التحكمية (PLC) الذي يشتمل على أجهزة التحكم في المحركات (servo/VFD) ومقاومات الفرامل والفرامل الهوائية لتنفيذ التوقف البطيء والتوقف السريع.وتوقف الطوارئ؛ يضمن مزامنة النظام
• الوحدة الرئيسية تمتلك توجيهات سلكية خارجية؛ ثقوب توجيه سلك Ø17mm
• حماية السلامة: هيكل الباب المنزلق المحوري ؛ فتح / إغلاق من الطاقة الهوائية ؛ لوحات مدمجة لاستيعاب الصوت ؛ يتضمن قفل أمان (يقفل الآلة عند فتح الباب)
• لوحة تجميع الأسلاك: مجموعة تتكون من لوحة توزيع ذات 6 ثقوب وجهاز التشكيل المسبق

نظام التحكم الكهربائي

• إمدادات الطاقة: نظام ثلاثي المراحل ، خمسة أسلاك ؛ 380 فولت (± 10 ٪) ، 50 هرتز.
• تستخدم الآلة نظام محرك محركات موزعة (باستخدام محركات تردد متغير خاضعة لسيطرة الخدمة). يتم تنظيم كل محرك خدمة AC بواسطة محرك تردد متغير (VFD).يتم إدارة التحكم العام للنظام بواسطة PLC جنبا إلى جنب مع واجهة الشاشة اللمسية؛ الوحدة الرئيسية تبدأ بعد تأخير زمني بعد إنذار صوتي.
• يتم تجهيز الجهاز بأدوات الحماية التالية:
• إنذار خطأ فيديو
• حماية الإفراط في الحمل لآلية الاستيعاب / العبور وحماية مصدر الطاقة.
• حماية منخفضة الضغط
• الحماية من كسر الأسلاك
• مجهزة بمقياس طاقة ذكي
• واجهة إيثيرنث محجوزة لاستيعاب البيانات
• المورد هو المسؤول عن جميع الأسلاك والكابلات الداخلية داخل جسم الآلة وخزانة التحكم الكهربائية.العميل هو المسؤول عن جميع الأسلاك والكابلات بين وحدات الآلة، بين الآلة و خزانة التحكم الكهربائية، وبين خزانات التحكم الكهربائية.
