تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
رقم الموديل: 630/1 + 6
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يوما
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة/سنة
الاستخدام: |
تقطعت بهم السبل |
اسم: |
آلة التجديل الأنبوبي |
طلب: |
الصلب، ACSR و AAAC، آل الأسلاك |
مادة الأسلاك: |
الصلب والنحاس |
أصغر بكرة سحب: |
بي إن 800 |
الارتفاع المركزي للآلة: |
700 ملم |
بكرة السداد المركزية: |
PN400-PN630 |
قوة: |
220/380 |
حجم بكرة الاستلام: |
PND800-PND1600 |
بلك: |
سي إي/رجال |
الحد الأدنى لقطر السلك العاري: |
1 ملم |
الحد الأقصى لقطر السلك العاري: |
5 ملم |
ضمان: |
12 شهرا |
الاستخدام: |
تقطعت بهم السبل |
اسم: |
آلة التجديل الأنبوبي |
طلب: |
الصلب، ACSR و AAAC، آل الأسلاك |
مادة الأسلاك: |
الصلب والنحاس |
أصغر بكرة سحب: |
بي إن 800 |
الارتفاع المركزي للآلة: |
700 ملم |
بكرة السداد المركزية: |
PN400-PN630 |
قوة: |
220/380 |
حجم بكرة الاستلام: |
PND800-PND1600 |
بلك: |
سي إي/رجال |
الحد الأدنى لقطر السلك العاري: |
1 ملم |
الحد الأقصى لقطر السلك العاري: |
5 ملم |
ضمان: |
12 شهرا |

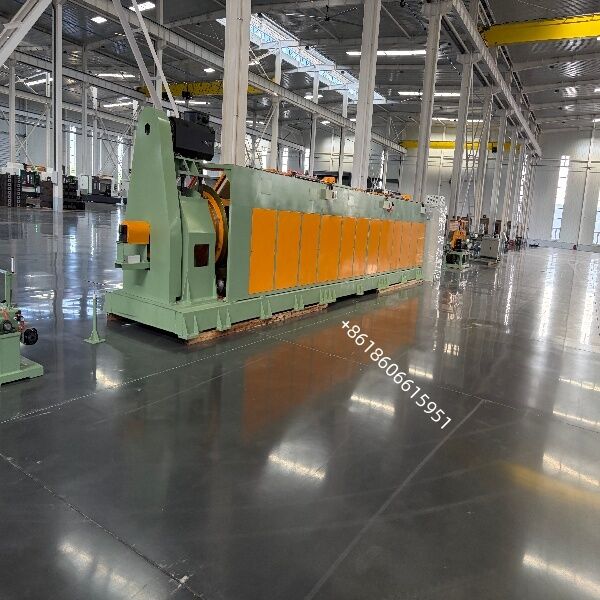

آلة تجديل أنبوبية فولاذ مجدول مسبق الإجهاد آلة تجديل 630/1+6
آلة تجديل أنبوبية عالية السرعة لإنتاج 1×7 فولاذ مجدول مسبق الإجهاد (PC strand) وحبال سلكية مجلفنة / من الفولاذ المقاوم للصدأ 1+6. يتم سحب ستة أسلاك من داخل الأنبوب الدوار، وتلتف حول سلك مركزي بدون التواء، وتخرج كسلك مجدول مستقر هندسيًا ومريح من الإجهاد - بسرعة تصل إلى 1200 دورة في الدقيقة لسرعة القفص.
نظرة عامة على المنتج
آلة تجديل أنبوبية · الموديل TG-630/1+6 · لـ 1×7 فولاذ مجدول مسبق الإجهاد وحبل سلكي 1+6
آلة التجديل الأنبوبية 630/1+6 هي نظام تجديل عالي السرعة وخالٍ من الالتواء مصمم لمصنعي الفولاذ المجدول مسبق الإجهاد (PC) وفقًا لمعايير ASTM A416 / A779، EN 10138، GB/T 5224 و ISO 6934-3. تقوم بوضع ستة أسلاك خارجية (ملفوفة على بكرات 630 مم محمولة داخل الأنبوب الدوار) حول سلك مركزي ثابت، مما ينتج عنه هيكل السلك المجدول القياسي 1×7 المستخدم في إنشاءات الخرسانة ما بعد الشد والخرسانة مسبقة الشد.
نظرًا لأن بكرات السحب تدور مع الأنبوب بدلاً من الدوران المعاكس، فإن الآلة تمنح الأسلاك الفردية صفر التواء عكسي. والنتيجة هي سلك مجدول بمسافة تجديل موحدة، وقطر ثابت، واسترخاء منخفض، وأداء ترابط ممتاز مع الخرسانة - وهي الخصائص الثلاث التي تحدد ما إذا كان السلك المجدول يجتاز اختبار الشد واختبار استرخاء الإجهاد.
| قطر السلك الفردي | Ø 1.0 مم - Ø 5.0 مم لـ ST |
| أقصى قطر تجديل | Ø 17 مم كحد أقصى |
| نطاق مسافة التجديل | 30 - 500 مم (قابل للتعديل بدون خطوات) |
| أقصى سرعة دوران للقفص | 550 دورة في الدقيقة (سرعة الإنتاج الفعلية) |
| نطاق السرعة الخطية | 20-120 متر/دقيقة |
| قطر عجلة الكابستان | Ø 1200 + Ø 1200 مم |
| حجم بكرة السحب في القفص | PND630 |
| حجم بكرة الاستلام | PN800-PN1600 |
| حجم بكرة السحب المركزية | PND630 |
| قوة المحرك الرئيسي | 55 كيلو واط |
| قوة محرك الكابستان | 30 كيلو واط |
| قوة محرك الاستلام | 5.5 كيلو واط |
![]()
![]()
![]()
| ماركة المحامل | HRB |
| ماركة الأجهزة ذات الجهد المنخفض | SCHNEIDER |
| ماركة المكونات الهوائية | AIRTAC |
| ماركة محرك القيادة الرئيسي | (أعلى صيني) |
| ماركة محرك الاستلام | (أعلى صيني) |
| PLC | SIE/MENS |
| شاشة اللمس | SIE/MENS |
| درجة مسمار | ≥ 8.8 درجة |
ضمان الجودة وما بعد البيع
اختبار القبول في المصنع (FAT)
تشغيل بدون حمل ≥ 2 ساعة بسرعة 1200 دورة في الدقيقة، اهتزاز ≤ 2.8 مم/ثانية
دقة مسافة التجديل ≤ ± 1% على مدى 100 متر
استقرار الشد ≤ ± 5% على مدى 8 ساعات
قطر السلك المجدول ضمن ± 0.15 مم، لا بيضاوية > 3%
اختبار دائرة الأمان وفقًا لـ ISO 13849-1، الفئة 3
الوثائق والدعم
رسم تخطيطي عام، P&ID، مخطط كهربائي، قائمة طرفية
دليل التشغيل والصيانة (EN / CN / RU / ES)
قائمة الأجزاء مع رموز OEM، قائمة الأدوات، إعلان CE
التركيب في الموقع، التشغيل التجريبي وتدريب المشغل
ضمان 12 شهرًا، إرسال قطع الغيار خلال 72 ساعة من المخزون
التشخيص عن بعد عبر VPN / TeamViewer
