المنزل > منتجات > آلة الانزلاق أنبوبي > آلة جدل الصلب PC 630/1+6 فولاذ كربوني عالي القوة

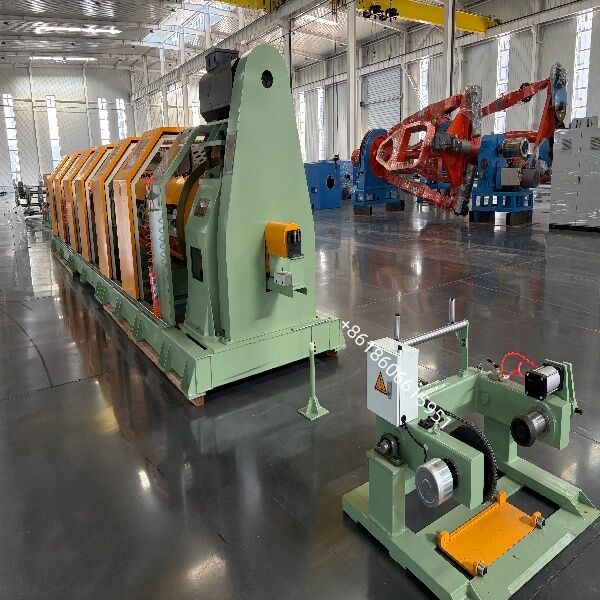

آلة جدل الصلب PC 630/1+6 فولاذ كربوني عالي القوة

تفاصيل المنتج

مكان المنشأ: الصين

اسم العلامة التجارية: Beyde

إصدار الشهادات: CE

رقم الموديل: 630/1 + 6

شروط الدفع والشحن

الحد الأدنى لكمية: 1 مجموعة

تفاصيل التغليف: تعبئة حاوية السلامة

وقت التسليم: 90 يوما

شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T

القدرة على العرض: 200 مجموعة/سنة

احصل على أفضل سعر
تفاصيل المنتج
إبراز:

آلة جدل الصلب PC 630/1+6

,

آلة جدل فولاذ كربوني عالي القوة

,

آلة التقط الأنبوب مع الضمان

الاستخدام:
تقطعت بهم السبل
اسم:
آلة التجديل الأنبوبي
طلب:
الصلب، ACSR و AAAC، آل الأسلاك
مادة الأسلاك:
الصلب والنحاس
أصغر بكرة سحب:
بي إن 800
الارتفاع المركزي للآلة:
700 ملم
بكرة السداد المركزية:
PN400-PN630
قوة:
220/380
حجم بكرة الاستلام:
PND800-PND1600
بلك:
سي إي/رجال
الحد الأدنى لقطر السلك العاري:
1 ملم
الحد الأقصى لقطر السلك العاري:
5 ملم
ضمان:
12 شهرا
الاستخدام:
تقطعت بهم السبل
اسم:
آلة التجديل الأنبوبي
طلب:
الصلب، ACSR و AAAC، آل الأسلاك
مادة الأسلاك:
الصلب والنحاس
أصغر بكرة سحب:
بي إن 800
الارتفاع المركزي للآلة:
700 ملم
بكرة السداد المركزية:
PN400-PN630
قوة:
220/380
حجم بكرة الاستلام:
PND800-PND1600
بلك:
سي إي/رجال
الحد الأدنى لقطر السلك العاري:
1 ملم
الحد الأقصى لقطر السلك العاري:
5 ملم
ضمان:
12 شهرا
وصف المنتج

آلة تعديل الصلب PC 630/1+6 الصلب الكربوني عالي القوة



خيط أنبوب عالي السرعة لإنتاج 1 × 7 خيط الفولاذ الخرساني المجهد مسبقًا (خيط PC) و 1 + 6 حبال أسلاك من الفولاذ المقاوم للصدأ / الفولاذ المقاوم للصدأ. ستة أسلاك تخرج من داخل الأنبوب الدوار ،يلتف حول سلك مركزي بدون تقلب، والخروج كسلسلة مستقرة هندسياً ، معفاة من الإجهاد عند سرعة قفص تصل إلى 1200 دورة في الدقيقة.



لمحة عامة عن المنتج

الخيط الأنبوبي · النموذج TG-630/1+6 · لخيط الفولاذ الخرساني المجهد مسبقًا 1 × 7 وخط الأسلاك 1 + 6

آلة 630/1+6 للخيوط الأنبوبية هي نظام خيوط عالي السرعة خال من التواء مصمم لمصنعي الخيوط الفولاذية من الخرسانة المجهدة مسبقًا حسب ASTM A416 / A779 ، EN 10138 ،GB/T 5224 و ISO 6934-3يضع ستة أسلاك خارجية (ملفوفة على 630 ملم من الملفات المحمولة داخل الأنابيب الدوارة) حول سلك مركزي ثابت.لإنتاج الهيكل القياسي 1 × 7 للخيوط المستخدمة في بناء الخرسانة بعد التوتر والتي تم التوتر عليها مسبقًا.

لأن ملفات الدفع تدور مع الأنبوب بدلاً من الدوران العكسي ، فإن الآلة تمنح صفر من الالتواء العكسي للأسلاك الفردية. والنتيجة هي خيط مع مسافة وضع موحدة ،قطر ثابت، انخفاض منخفض وأداء ممتاز للربط مع الخرسانة الخصائص الثلاثة التي تحدد ما إذا كان خيط يمر اختبار السحب والاستراحة.

قطر سلك واحد Ø 1.0mm- Ø 5.0mm لـ ST
أقصى قطر للشريط Ø 17ملم كحد أقصى
نطاق الارتفاع 30 -500 ملم (يمكن تعديلها بدون خطوة)
سرعة الدوران القصوى للقفص 550r/min ((سرعة الإنتاج الفعلية)
نطاق السرعة الخطية 20-120m/min
قطر عجلة كابستان Ø 1200+ Ø 1200ملم
حجم المنجم في القفص PND630
حجم الملفات PN800-PN1600
مركز الدفع الحجم للفولبين PND630
طاقة المحرك الرئيسي 55 كيلوواط
قوة محرك كابستان 30 كيلوواط
قوة المحرك 5.5 كيلوواط



آلة جدل الصلب PC 630/1+6 فولاذ كربوني عالي القوةآلة جدل الصلب PC 630/1+6 فولاذ كربوني عالي القوةآلة جدل الصلب PC 630/1+6 فولاذ كربوني عالي القوة

آلة جدل الصلب PC 630/1+6 فولاذ كربوني عالي القوة





علامة محامل الـ HRB
العلامة التجارية لأجهزة الجهد المنخفض (شنايدر)
علامة تجارية للمكونات الهوائية AIRTAC
ماركة محرك القيادة الرئيسي (الصينية العليا)
علامة تجارية للسيارات (الصينية العليا)
PLC SIE/MENS
الشاشة الملموسة SIE/MENS
درجة المسامير فئة ≥8.8



ضمان الجودة وبعد البيع
اختبار قبول المصنع (FAT)
تشغيل بدون حمولة ≥ 2 ساعة عند 1200 دورة في الدقيقة، اهتزاز ≤ 2.8 مم/ث
دقة الطول ≤ ± 1٪ على طول 100 متر
استقرار التوتر ≤ ± 5٪ على مدى 8 ساعات
قطر الخيط في حدود ± 0.15 ملم، لا يوجد بيض > 3٪
اختبار الدوائر الأمنية وفقًا للمعيار ISO 13849-1، الفئة 3
الوثائق والدعم
رسومات GA، P&ID، مخطط كهربائي، قائمة المحطات
دليل تشغيل وصيانة (EN / CN / RU / ES)
قائمة قطع الغيار مع رموز OEM، قائمة الأدوات، إعلان CE
التثبيت في الموقع وتدريب المشغلين
ضمان 12 شهراً، 72 ساعة إرسال قطع الغيار من المخزون
التشخيص عن بعد عن طريق VPN / TeamViewer



اتجاه التشغيل

الجهاز اليمنى اليد، وهذا هو، تواجه تشغيل الجهاز، والرد اليسرى، والحق أخذ



اللون:

الهيكل الرئيسي للمعدات: RAL 6021 أخضر شاحب
أجزاء دوارة: RAL 1037 Sun Yellow
الهيكل الرئيسي للحماية: RAL 6021 أخضر شاحب
لوحات الأبواب المنزلقة: RAL 1037 Sun Yellow
داخل الحراسة: RAL 1013 White White
غرفة التحكم: RAL 7032 Pebble Grey
