تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
رقم الموديل: 630/1 + 6
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يوما
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة/سنة
الاستخدام: |
تقطعت بهم السبل |
اسم: |
آلة التجديل الأنبوبي |
طلب: |
الصلب، ACSR و AAAC، آل الأسلاك |
مادة الأسلاك: |
الصلب والنحاس |
أصغر بكرة سحب: |
بي إن 800 |
الارتفاع المركزي للآلة: |
700 ملم |
بكرة السداد المركزية: |
PN400-PN630 |
قوة: |
220/380 |
حجم بكرة الاستلام: |
PND800-PND1600 |
بلك: |
سي إي/رجال |
الحد الأدنى لقطر السلك العاري: |
1 ملم |
الحد الأقصى لقطر السلك العاري: |
5 ملم |
ضمان: |
12 شهرا |
الاستخدام: |
تقطعت بهم السبل |
اسم: |
آلة التجديل الأنبوبي |
طلب: |
الصلب، ACSR و AAAC، آل الأسلاك |
مادة الأسلاك: |
الصلب والنحاس |
أصغر بكرة سحب: |
بي إن 800 |
الارتفاع المركزي للآلة: |
700 ملم |
بكرة السداد المركزية: |
PN400-PN630 |
قوة: |
220/380 |
حجم بكرة الاستلام: |
PND800-PND1600 |
بلك: |
سي إي/رجال |
الحد الأدنى لقطر السلك العاري: |
1 ملم |
الحد الأقصى لقطر السلك العاري: |
5 ملم |
ضمان: |
12 شهرا |

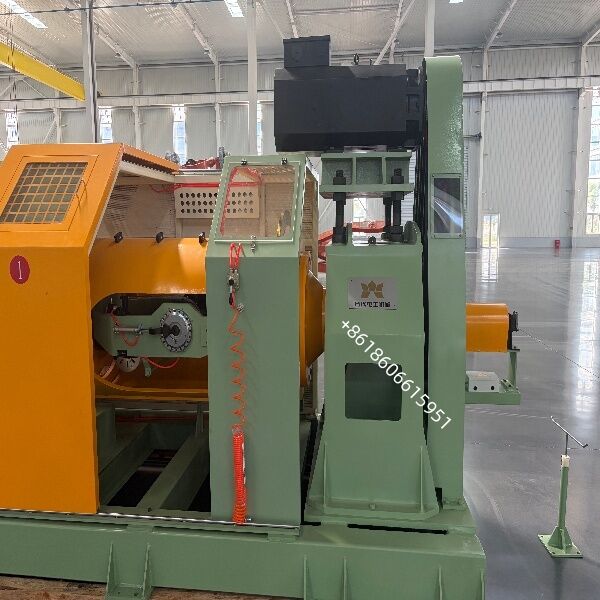

آلة حبال الأسلاك والأسلاك الصناعية 1+6 مجلفنة آلة جدل أسلاك فولاذية
آلة جدل أنبوبية عالية السرعة لإنتاج أسلاك الخرسانة مسبقة الإجهاد 1×7 (أسلاك PC) وحبال الأسلاك الفولاذية المجلفنة / المقاومة للصدأ 1+6. يتم سحب ستة أسلاك من داخل الأنبوب الدوار، وتلتف حول سلك مركزي بدون التواء، وتخرج كسلك مستقر هندسيًا ومخفف الإجهاد - بسرعة تصل إلى 1200 دورة في الدقيقة لسرعة القفص.
نظرة عامة على المنتج
آلة جدل أنبوبية · الموديل TG-630/1+6 · لأسلاك الخرسانة مسبقة الإجهاد 1×7 وحبال الأسلاك 1+6
آلة الجدل الأنبوبية 630/1+6 هي نظام جدل عالي السرعة وخالٍ من الالتواء مصمم لمصنعي أسلاك الخرسانة مسبقة الإجهاد (PC) وفقًا لمعايير ASTM A416 / A779، EN 10138، GB/T 5224 و ISO 6934-3. تقوم بوضع ستة أسلاك خارجية (ملفوفة على بكرات بحجم 630 مم محمولة داخل الأنبوب الدوار) حول سلك مركزي ثابت، مما ينتج عنه هيكل السلك القياسي 1×7 المستخدم في إنشاءات الخرسانة ما بعد الشد والشد المسبق.
نظرًا لأن بكرات السحب تدور مع الأنبوب بدلاً من الدوران المعاكس، فإن الآلة تمنح التواء عكسيًا صفرًا للأسلاك الفردية. والنتيجة هي سلك ذو درجة جدل موحدة، وقطر ثابت، واسترخاء منخفض، وأداء ربط ممتاز مع الخرسانة - وهي الخصائص الثلاث التي تحدد ما إذا كان السلك يجتاز اختبارات الشد واسترخاء الإجهاد.
| قطر السلك الفردي | 1.0 مم - 5.0 مم لـ ST |
| أقصى قطر للجدل | 17 مم كحد أقصى |
| نطاق درجة الجدل | 30 - 500 مم (قابل للتعديل بدون خطوات) |
| أقصى سرعة دوران للقفص | 550 دورة في الدقيقة (سرعة الإنتاج الفعلية) |
| نطاق السرعة الخطية | 20-120 متر/دقيقة |
| قطر عجلة الكابستان | 1200 مم + 1200 مم |
| حجم بكرة السحب في القفص | PND630 |
| حجم بكرة السحب | PN800-PN1600 |
| حجم بكرة السحب المركزية | PND630 |
| قوة المحرك الرئيسي | 55 كيلو واط |
| قوة محرك الكابستان | 30 كيلو واط |
| قوة محرك السحب | 5.5 كيلو واط |
حركية أنبوبية حقيقية وخالية من الالتواء
ست بكرات بحجم 630 مم مدمجة داخل أنبوب فولاذي متوازن ديناميكيًا. يتم سحب الأسلاك بدون عكس، لذلك لا يوجد التواء متبقي، ولا يوجد "زنبرك" في السلك النهائي، ولا يوجد تلف في السلك.
تروس مقواة ومسننة
مجموعة تروس تغيير لاختيار درجة الجدل، بالإضافة إلى متغير بدون خطوات عند الطلب. دقة درجة الجدل ≤ ±1%، قابلة للتكرار من بكرة إلى أخرى ومن دفعة إلى أخرى.
شد الأسلاك الفردية
شد سحب مسحوق مغناطيسي أو متحكم فيه بالخدمة، 5-60 نيوتن لكل سلك، انحراف ≤ ±5% على مدار 8 ساعات. يلغي الأسلاك الخارجية السائبة وتقلبات القطر.
أنبوب أمان بطول كامل
أنبوب دوار مغلف بحارس فولاذي ثابت بأبواب وصول متشابكة، وإطلاق باب عند سرعة صفر، وإيقاف طوارئ مزدوج القناة (ISO 13849-1، الفئة 3).
قدرة عالية السرعة
سرعة القفص تصل إلى 1200 دورة في الدقيقة (تعتمد على المنتج والتوازن). دعم مزدوج المحامل، توازن ديناميكي ISO 21940 G6.3، اهتزاز ≤ 2.8 مم/ثانية عند السرعة الكاملة.
تحكم PLC + HMI
عرض في الوقت الفعلي لسرعة الدوران، درجة الجدل، سرعة الخط، عداد الأمتار، الشد والإنذار. 50 وصفة منتج، Ethernet/Modbus TCP، OPC-UA اختياري للربط مع MES.
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| ماركة المحامل | HRB |
| ماركة الأجهزة الكهربائية ذات الجهد المنخفض | شنايدر |
| ماركة المكونات الهوائية | ايرتاك |
| ماركة محرك القيادة الرئيسي | (أعلى صيني) |
| ماركة محرك السحب | (أعلى صيني) |
| PLC | سيمنز |
| شاشة لمس | سيمنز |
| درجة مسمار | ≥8.8 فئة |
ضمان الجودة وما بعد البيع
اختبار قبول المصنع (FAT)
تشغيل بدون حمل ≥ ساعتان عند 1200 دورة في الدقيقة، اهتزاز ≤ 2.8 مم/ثانية
دقة درجة الجدل ≤ ±1% على مدار 100 متر
استقرار الشد ≤ ±5% على مدار 8 ساعات
قطر السلك ضمن ±0.15 مم، لا بيضاوية > 3%
اختبار دائرة الأمان وفقًا لـ ISO 13849-1، الفئة 3
التوثيق والدعم
رسم تخطيطي عام، P&ID، مخطط كهربائي، قائمة طرفية
دليل التشغيل والصيانة (EN / CN / RU / ES)
قائمة الأجزاء مع رموز OEM، قائمة الأدوات، إعلان المطابقة CE
تركيب في الموقع، تشغيل وتدريب المشغل
ضمان 12 شهرًا، إرسال قطع الغيار خلال 72 ساعة من المخزون
تشخيص عن بعد عبر VPN / TeamViewer
اتجاه التشغيل:
الآلة اليمينية، أي، عند مواجهة الجهاز، السحب الأيسر، والسحب الأيمن
اللون:
الجسم الرئيسي للمعدة: RAL 6021 أخضر فاتح (طلاء مجعد)
الأجزاء الدوارة: RAL 1037 أصفر شمسي
الجسم الرئيسي للحارس: RAL 6021 أخضر فاتح (طلاء مجعد)
ألواح الأبواب المنزلقة: RAL 1037 أصفر شمسي
داخل الحارس: RAL 1013 أبيض لؤلؤي
هيكل التحكم: RAL 7032 رمادي حصى
