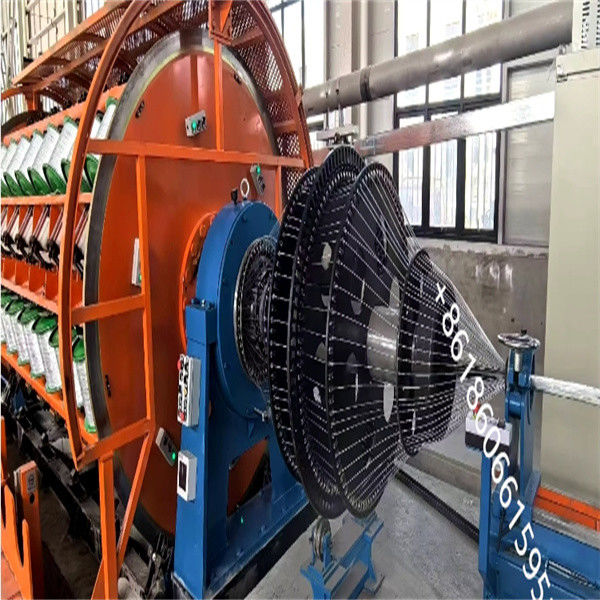

سرعة بدون خطوة 400/42+42 آلة كابل مدرعة لمواصفات مختلفة للكابلات

سرعة بدون خطوة 400/42+42 آلة كابل مدرعة لمواصفات مختلفة للكابلات

1التطبيق:
تستخدم هذه الآلة بشكل رئيسي لإنتاج سلك الحديد من الفولاذ منخفض الكربون للكابلات ذات الشق العرضي الكبير والتواء غير المتراجع لأسلاك سبيكة الألومنيوم.ويمكن أيضا أن تستخدم للخيط غير غير مشوهة من أسلاك النحاس الدائرية.

2نظرة عامة على تكوين المعدات
يتم تشغيل الآلة بأكملها بواسطة محرك منفصل ، ويتم تشغيل المفصل والجذب بواسطة محركات منفصلة. يتم تشغيل المفصل للدوران من خلال علبة معدات مخصصة.يتبنى التحكم في الآلة بأكملها سيمنز S7-200 سلسلة PLC لضمان دقة التزامنفي الإنتاج الفعلي the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsعند بدء التشغيل، يحسب PLC تلقائيًا سرعة كل جزء من أجزاء النقل، مما يضمن مزامنة الآلة بأكملها ودقة مسار الأسلاك الملتوية،وتحقيق تنظيم السرعة بدون خطوة للآلة بأكملها.
ويتم التحكم في وتعديل التوتر في لفائف الأسلاك من الجسم الملتوي عن طريق الاحتكاك الميكانيكي لضمان استقرار التوتر في لفائف الأسلاك.
تشغيل الجهاز بأكمله يعتمد سلسلة سيمنز S7-200 PLC والحافلة الميدانية للتحكم الموحد، والتنسيق في حالة العمل، والتشغيل،والتحكم في سرعة مختلف الأجزاء الكهربائية للآلةتطبق الشاشة اللمسية للعملية واجهة الإنسان-الآلة الملونة من سيمنز للسيطرة على العملية.

• أسلاك الفولاذ منخفض الكربون:Φ0.9-Φ3.0mm
• أقصى قطر للقلب قبل الدرع: ≤ Φ80mm
• سرعة الدوران:72.5r/min ((سرعة العمل)
• مسار الدرع: تعديل بدون خطوة
• قوة المحرك الرئيسي: 90kw (محرك التردد المتغير)
• Φ600x2 سرعة آلة التصاق غير المعدنية:500r/min
• مساحة آلة التسجيل غير المعدنية: تعديل بدون خطوة
• قوة محرك آلة التسجيل غير المعدنية:11kw (محرك التردد المتغير)
• قوة الجر القصوى: 5 طن
• السرعة القصوى لخط الجر :30m/min
• طاقة محرك اليرقة النيوماتيكية:22kw x2 مجموعة ((محرك التردد المتغير AC)
• حجم المنجم في القفص:PN400 ((رسومة المنجم الخاصة بالعميل)
• مركز الدفع الحجم:PN1600-PN3150
• حجم الملف:PN1600-PN3150
• ارتفاع مركز الآلة: 1000 مم

• 3150mm رف الدفع من البوابة
• # تطبيق من خلال إطار الأسلاك
• 48+48-500 قفص رئيسي
• النظام الآلي للشحن الجانبي السفلي
• حامل لقطات السلك المغلق
• Φ600x2 آلة التسجيل غير المعدنية
• العداد الميكانيكي والكهربائي
• 5000 كيلوغرام من آلة اليرقات
• 3150mm محفظة البوابة والخط العابر
• نظام التحكم الكهربائي
• سياج الأمان

4نظام التحكم الكهربائي

• مصدر الطاقة هو نظام ثلاثي المراحل خمسة أسلاك: 380V (± 10٪) 50HZ
• هذه الآلة تعتمد محرك محرك فرعي (يعتمد المحرك محرك تردد متغير) ، ويعتمد كل محرك تردد متغير AC محول تردد للتحكم في السرعة.يتم التحكم في الآلة بأكملها بواسطة جهاز تحكم قابل للبرمجة من سيمنز، و شاشة سيمنز اللمس تتحكم في التشغيل.
• هذه الآلة مجهزة بالحماية التالية
• إنذار خطأ محول التردد
• حماية الحمل الزائد وحماية إمدادات الطاقة للكابلات الاستقبالية والفراغية.
• حماية ضغط الهواء من انخفاض الجهد
• الحماية من كسر الأسلاك

5. التوجيه التشغيلي:

اتجاه تشغيل المعدات: جهاز الرأس الأيمن، تشغيل الجهاز المواجه، خط الإفراج الأيسر، خط الاستيعاب الأيمن

6اللون:

• أجزاء دوارة:RAL2004
• الجسم الرئيسي: RAL5015
• أجزاء أخرى:RAL7035
