تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Beyde
إصدار الشهادات: CE
رقم الموديل: TQD5000KG
شروط الدفع والشحن
الحد الأدنى لكمية: 1 مجموعة
تفاصيل التغليف: تعبئة حاوية السلامة
وقت التسليم: 90 يوما
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T
القدرة على العرض: 200 مجموعة/سنة
اسم: |
آلة سحب الأسلاك ذات الرؤوس المتعددة للأسلاك النحاسية / جهاز صنع الكابلات |
الاستخدام: |
البثق، تجديل |
الجهد االكهربى: |
3 مراحل 380 فولت 50 هرتز |
لون: |
حسب الطلب |
سعة: |
500-150000 كجم |
يكتب: |
آلة السحب الأوتوماتيكية |
وظيفة: |
تصنيع الكابلات الكهربائية |
ضغط الهواء: |
0.5-0.8mpa |
محرك: |
سيمنز |
اسم: |
آلة سحب الأسلاك ذات الرؤوس المتعددة للأسلاك النحاسية / جهاز صنع الكابلات |
الاستخدام: |
البثق، تجديل |
الجهد االكهربى: |
3 مراحل 380 فولت 50 هرتز |
لون: |
حسب الطلب |
سعة: |
500-150000 كجم |
يكتب: |
آلة السحب الأوتوماتيكية |
وظيفة: |
تصنيع الكابلات الكهربائية |
ضغط الهواء: |
0.5-0.8mpa |
محرك: |
سيمنز |

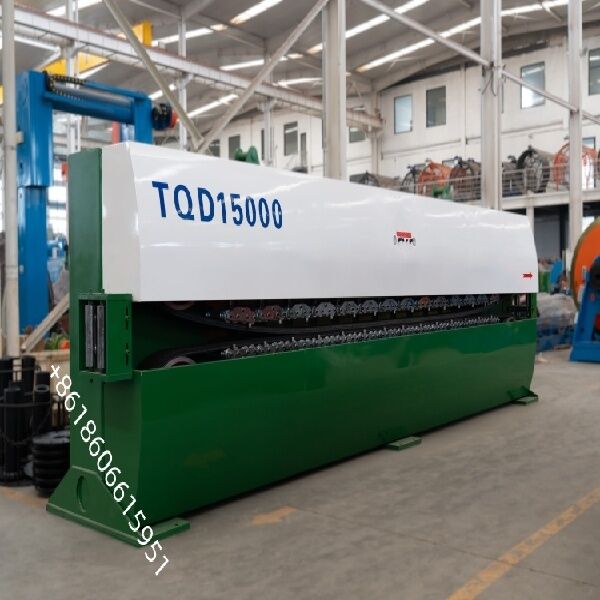

آلة سحب الكابلات المزودة بالحزام الهوائي 500-15000 كجم
مقدمة
في عالم تركيب الكابلات، الكفاءة والموثوقية هما المفتاحان. سواء كنت تعمل على الأسلاك الكهربائية، الألياف البصرية، أو الاتصالات،آلة سحب الحزام الهوائية (المعروفة أيضًا باسم آلة سحب الكابلات) تغير اللعبةهذه الأداة القوية تضمن تنصيب الكابلات بسلاسة وسريعة وخالية من الأضرار، مما يجعلها ضرورية للمقاولين والفنيين.
في هذه المقالة، سوف نستكشف ما هي آلة سحب الحزام الهوائي، وكيف تعمل، ومزاياها الرئيسية، ولماذا هو أفضل خيار لاحتياجات سحب الكابلات الخاصة بك.
| النوع والمواصفات | 200 | 300 | 500 | 800 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6000 | 10000 | 15000 |
| شريحة الكابل
إلى الحد الأقصى |
2-20 | 5-25 | 5-40 | 8-60 | 10-80 | 15-100 | 20-120 | 20-130 | 25-150 | 30-180 | 50-200 | 60-200 | 80 إلى 300 | 80 إلى 300 |
|
أقصى قوة سحب القوة (بالكيلوغرام) |
200 | 300 | 500 | 800 | 1250 | 1600 | 2000 | 2500 | 3200 | 4000 | 5000 | 6000 | 10000 | 15000 |
| السرعة ((m/min) | 150 | 150 | 100 | 100 | 80 | 80 | 60 | 60 | 45 | 40 | 30 | 25 | 25 | 20 |
| قبضة الحزام
الطول ((ملم) |
520 | 620 | 750 | 1200 | 1500 | 1900 | 2100 | 2400 | 2700 | 2900 | 3250 | 3600 | 4800 | 5000 |
| عرض الحزام ((ملم) | 70 | 70 | 80 | 100 | 120 | 120 | 135 | 140 | 145 | 165 | 165 | 165 | 170 | 240 |
| عدد الأسطوانات | 3 | 3 | 3 | 5 | 5 | 6 | 7 | 8 | 9 | 9 | 10 | 11 | 14 | 14+14 |
|
قوة المحرك (بالكيلوغرام) |
3 | 4 | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 18.5 | 22 | 30 | 37 | 55 |
|
سرعة المحرك (rpm) |
1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| ارتفاع المركز
(ملم) |
1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 100 |
1هيكل آلة السحبجهاز الجر لخط غطاء الكابل الخارجي بالألياف البصرية:
تستخدم هذه الآلة في مصنع كابلات التوريد الكهربائي ومصنع الكابلات الضوئية للطحن ، وتثبيت العلم ، وتشكيل الكابلات وغيرها من خطوط الإنتاج لسحب كابلات مختلفة.انها تتبنى شكل سحب الحزام المسطح والضغط الهوائي.
هيكل معقول وهو نوع جديد من جهاز الجر المثالي. يمكن للطاقة الرئيسية اختيار محرك DC أو تنظيم سرعة التردد المتغير.
2مواصفات جهاز الجاذبية لخط غطاء الكابل الخارجي للألياف البصرية:
يتم صنع الإطار بأكمله من صفيحة فولاذية عالية الجودة بعد الانحناء والربط ، والمظهر جديد.
المعدات تعتمد علبة التروس المحرك، وعلبة التروس التخفيض، وهيكل القرص الصلب من العجلات المروحة العليا والسفلية، عجلة الزحف، نقل مستقر،قدرة تحمل كبيرة وصيانة مريحة.
سلسلة كاملة لديها أكثر من عشرة مواصفات من 200kg-15000kg، وهناك نوعان من هياكل تنظيم السرعة من Z4 محرك DC أو محرك تردد متغير للمستخدمين للاختيار.
مع العداد الإلكتروني، يمكن أن يعرض سرعة الخط وطول العداد في الوقت المناسب.
وهي مجهزة ببنية نقل عمود الأرض للمستخدمين لاستخدامها في خطوط إنتاج الكابلات والدرع وتحميص شريط النحاس والتلف.
الجرار التوتر تبني التحكم في التوتر مسحوق المغناطيسي، والتي تستخدم للجاذبية العزل
وخط إنتاج طحن الغطاء. التوتر قابل للتعديل على الفور، مما يمنع كسر الكابل في المغسلة بعد الطحن،وحل مشكلة التزامن بفعاليةو تأثير التوتر غير المتكافئ على قطر السلك
الجرار الصغير لديه هيكل متحرك شامل أو هيكل متحرك أعلى ، وهو مريح للمستخدمين لاستخدامه في العمليات الخاصة وتحسين عمر الخدمة المتكرر للمسار بفعالية.
