الهندسة والدعم 630/6+12+18 عالية السرعة الكوكبية

الهندسة والدعم 630/6+12+18 عالية السرعة الكوكبية

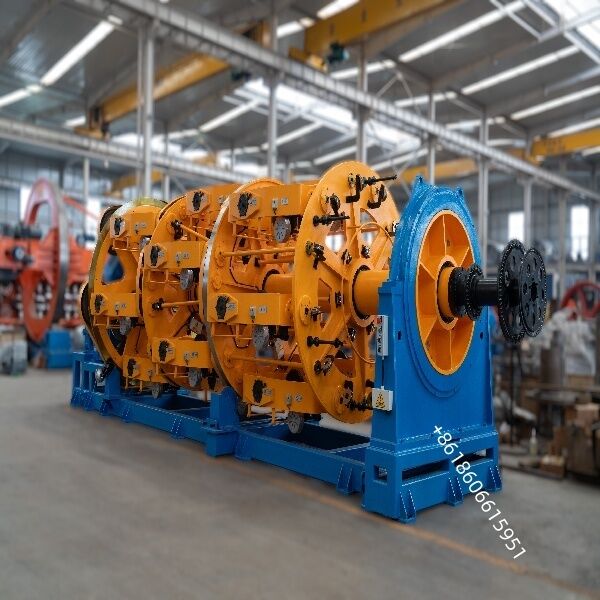

صممت آلة الارتباط الكوكبية عالية السرعة لإنتاج كميات كبيرة من الكابلات متعددة النواة مثل كابلات التحكم والطاقة والبياناتالجودة العالية للشريط، بما في ذلك أكوام الشحن والطاقة الشمسية والروبوتات.

مبدأ العمل والخصائص الرئيسية

عمل القفص الكوكبي: يتم تركيب عدة ملفات على قفص كوكبي دوار. بينما يدور القفص حول محور مركزي ، يدور كل ملف في وقت واحد بمفرده ، ويلتوي الأسلاك معًا.يمكن تكوين هذا نظام التروس "الشمس والكوكب" للالتواء الخلفي لإنتاج جولة، والكومباكت، والكابلات المركزية.

السرعة العالية والإنتاجية:

الآلات الحديثة مصممة لسرعات الدوران العالية وسرعات الخط، مما يعزز بشكل كبير الإنتاج مع الحفاظ على الجودة.

مراقبة التوتر الموحدة:

مجهزة بأنظمة التوتر الفردية (المكابح المغناطيسية أو التشنج أو ذراع الرقص) التي تديرها أجهزة التحكم الآلي لضمان طول الوضع المتسق ومنع البويضات أو عيوب السطح.

تكوينات متعددة الأبعاد:

متوفرة بأحجام مختلفة (على سبيل المثال ، 315 ، 400 ، 500 ، 630) مع سعة مختلفة للفول (6, 12, 18, 24, 30) لاستيعاب مجموعة واسعة من قطرات الأسلاك وأحجام الكابلات النهائية.

مكونات الخط المتكاملة:خط إنتاج كامل يتضمن عادة:

منصات الدفع المركزية أو الجانبية

قفص الكواكب مع التواء الخلفي

حامل القوالب وجهاز التواء السابق

رؤوس التسجيل/التسليح

القيادة والإقلاع

الاستيعاب مع نظام العبور

خزانة التحكم الكهربائية مع HMI

تطبيقات نموذجية

كابلات التحكم والطاقة: للكابلات الروبوتية والأتمتة والتحكم الصناعي التي تتطلب سلسلة كثيفة.

كابلات الطاقة الجديدة: تستخدم على نطاق واسع في أكوام شحن المركبات الكهربائية ، وكابلات الطاقة الشمسية (PV) ، وكابلات توربينات الرياح.

كابلات البيانات والاتصالات: مناسبة للكابلات المحلية والكابلات الكهربائية البصرية المركبة.

كابلات خاصة: للكابلات عالية الصلابة ، وكابلات المصاعد ، والكابلات الطبية حيث الجودة والاتساق أمران حاسمان.

تركيز الهندسة والدعم

عملية وتخطيط الخط: تحديد حجم الموصل وطول الوضع وسرعة الخط. توفير رسومات GA للأساسات والطاقة (عادة 3 × 380 فولت ، 50 هرتز) ، ومنافذ السلامة.

التشغيل والتدريب: التثبيت في الموقع ، والخيوط ، والبدء. تدريب المشغلين على التشغيل ، وتعديل التوتر ، وإصلاح الأخطاء الأساسية.

الدعم عن بعد: تشخيص المشكلات عن بعد عبر الهاتف أو الفيديو. توفير قطع الغيار مثل المحامل والحزام والأجهزة الاستشعارية. توفير خدمة في الموقع للفشل الكبير أو الترقية.

الصيانة والتحسين: تطوير جداول الصيانة الوقائية وتقديم المشورة بشأن ترقية أنظمة التحكم أو تكامل البيانات للصناعة 4.0.

نصائح الهندسة

توازن القفص: تأكد من أن حمولة الملفوق متوازنة لتقليل الاهتزازات وارتداء المحامل عند السرعات العالية.

تحكم قوي في التوتر: استخدم أنظمة التوتر عالية الجودة ومعايرة. بالنسبة للموصليين ذوي الخيوط الدقيقة ، فكر في التوتر المغناطيسي المغلق أو الخدمي للحصول على نتائج أفضل.

الأساس والمحاذاة: الأساس الصلب أمر حيوي. الموازنة الدقيقة للقفص والكابستان والاحتواء أمر ضروري لمنع الاهتزاز وتطويل عمر المكون.

محاكاة الرافعة المالية: للتصاميم المخصصة أو عالية السرعة ، استخدم برامج ديناميكية متعددة الأجسام (مثل RecurDyn) لنمذجة الأحمال ، وتحسين نظام المحرك ، والحد من التجربة والخطأ
