500/12+18 آلة الارتباط الكوكبي

500/12+18 آلة الارتباط الكوكبي

نظرة عامة

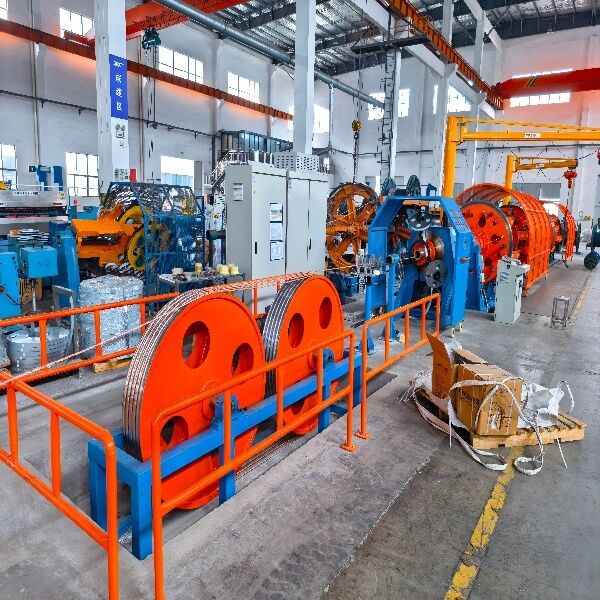

تم تصميم آلة JLY-500/12+18 Planetary (Cage) Stranding Machine خصيصًا لتجميع النحاس العاري والألومنيوم وموصلي ACSR والنواة المعزولة للكابلات التحكمية.مجهزة بآلية إعادة التحول الكوكبية (100٪ إعادة التحول المتاحة)، فإنه يزيل الإجهاد الداخلي للأسلاك أثناء التشنج ‬ مما يجعلها مثالية للموصلات المستديرة أو الشكل القطاعية، حبل الأسلاك الصلبة،وحتى سلك الفولاذ الدروع / سلك النحاس الدرع عندما يتم تكوينه اختياريًايتم تشغيل الخط بواسطة محركات محولات التيار المتردد الفردية ويتم التحكم فيها عبر شاشة لمس PLC + HMI للتعديل الدقيق والمتواصل لطول الوضع.

التطبيقات

صلبة من النحاس العارية والموصلات الألومنيومية (الملحومة / الصلبة)

تصنيع خيوط ACSR (ألومنيوم محفز من الصلب)

النواة المعزولة للأسلاك التحكمية وأسلاك الإشارة

الدرع من الأسلاك الفولاذية أو الحماية من الأسلاك النحاسية

مناسبة للموصلات المستديرة والمتكاملة مسبقًا على شكل قطاع

الخصائص الرئيسية

تشكيل القفص: 1 مركزية + 12 + 18 PND500 الملفات (PN500 / DIN 46395/46397 القياسية)

التواء الكوكبي الكامل: الآلية الكوكبية من نوع العجلات تقلل من تقلب الأسلاك والإجهاد الداخلي

S / Z اتجاه الشباك: وضع المدى غير قابل للتعديل عبر PLC (عادة 40 ∼ 800 ملم)

محرك العاكس الفردي: قفص ، كابستان واستقبال مدفوع بشكل مستقل ومزامنة

التحكم الميكانيكي / المغناطيسي في توتر المسحوق: يحافظ على توتر متساو من الكامل إلى الفارغ

رأس الشريط غير المعدني الاختياري (Φ400 × 2 أو Φ630 × 2): للفاتورة الشريطية لميكا / بوليستر / وسادة

أنظمة السلامة: إيقاف الطوارئ، حماية الإفراط في الحمل، قفل باب الحراسة، إيقاف تلقائي للأسلاك المكسورة

التركيب القياسي للجهاز

Φ1600 العمود المركزي للدفع (أو PN800 PN1250) 1 مجموعة

PN500/1+12+18 القفص الكوكبي مع آلية التواء الخلفي

إغلاق / تجميع حامل غليان (قابلة للتعديل)

جهاز التصاق غير المعدني Φ400 × 2 (اختياري) 1 مجموعة

عداد الطول الميكانيكي + الإلكتروني

كابستان المضغوطة ذات العجلات المزدوجة (Ø1600/Ø2000)

نوع البوابة (PN1250/PN1600)

خزانة التحكم الكهربائية الكاملة (PLC + HMI + Inverter + I / O السلامة) 1 مجموعة

الحواجز الأمنية ، محطات الطوارئ ومصابيح التحذير

الملحقات الاختيارية

الرأس المدرع للأسلاك الفولاذية / شريط الفولاذ

سلك النحاس الدرع / رأس الحماية

أسطوانات حديدية من الخيط (حتى 24 رزمة حديدية)

مسحوق مغناطيسي / نظام التوتر الهستيريسية (علامة تجارية مستوردة اختيارية)

01دعم تحمل كامل: اعتماد تحمل كامل لدعم أنبوب الشبكة، والتي تزيد كثيرا من إنتاج
الكفاءة وضمان التشغيل السلس وانخفاض الضوضاء وطول عمر الخدمة.
02. ملاءمة مصراع المنجم: تبني الربيع لتثبيت المنجم تلقائيًا وتخفيف المنجم بالهواء
الدوامة ذات القفل الميكانيكي. هذه التصاميم سهلة وآمنة في التشغيل.
03. حماية سلك مكسور: وظيفة حماية سلك مكسور ضمان وقف الجهاز تلقائيًا
بمجرد اكتشاف سلك مكسور.T وحدة مراقبة عن بعد
