خط فحص النحاس 300/72 تكنولوجيا متقدمة لفحص الدقة

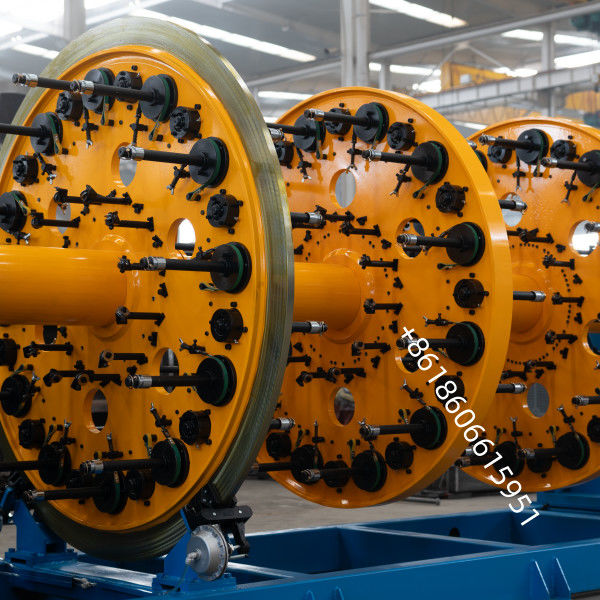

300/72 القفص المتواصل مع الغطاء الكهربائي

4.2.1 مقاس القفص في القفص الرئيسي: PN315

4.2.2 قوة المحرك: 55 كيلوواط (محرك التردد المتغير)

4.2.3 شكل الحماية: غطاء من نوع الجدار المزدوج

4.2.4 يستخدم الصندوق الرئيسي لقفص التواء صندوق تخفيض محرك محرك مباشر ، مجهز بتحكم إلكتروني في تبديل التروس إلى الأمام والخلف ، ونظام إمدادات زيت المحرك المستقل الخارجي ،وصندوق أدوات طحن سطح الأسنان الصلبة للأدواتالعمود الرئيسي لديه فتحة كبيرة، والقدرة الإجمالية على تحمل الصندوق كبيرة.

4.2.5 يتم تشغيل قفص التواء بواسطة محرك تردد متغير التيار المتردد ، ومن خلال حساب PLC ، يمكن أن يضمن ارتفاع ثابت عند تدوير 72 من التواءات ذات الطبقة الواحدة

4.2.6 يعتمد الدعامة الأمامية مقعد محمل كبير للغاية مصنوع من عملية صب رغوة ضائعة متكاملة بدون تشوهات، وقدرة عالية على تحمل وتشغيل سلس

4.2.7 يستخدم الفوهة: أنبوب ذو جدران سميكة بلا خياطة مع مركز كامل ، والذي يتم معالجته بنقاط أعلى مزدوجة على محول كبير ، ولديه تركيزية عالية ،

4.2.8 الرافعة المسطحة تعتمد قطع CNC لوحة الصلب سميكة Q235 ، مع إضافة ثقوب تخفيض وزن العملية لضمان القوة الهندسية للرافعة الكبيرة.بعد أن تم تجفيفه عند 850 درجة مئوية للقضاء على الإجهاد، يتم معالجته بواسطة محرك التشغيل الرأسي CNC الكبير وأخيراً يتم حفرها ككل من قبل مركز معالجة الجدار CNC الكبير.

4.2.9 طريقة توصيل المروحة: يتم توصيل كل مروحة إلى العمود الرئيسي من خلال شفرة أو غطاء توسيع ، مع صلابة عامة جيدة ، وتكافؤ عال من المروحة ،وتشغيل متوازن من قفص الرافعة

4.2.10 يتم تجهيز قفص الرافعة بجهازين للكبح، حيث تعتمد نقطة العمل على محامل الصندوق الأمامية والخلفية ذاتية التنسيق والعمود الرئيسي ذو القطر الكبير.يتم ترك جهازين لفرامل الفراشة تحت ضغط الهواء فارغين لضمان الجمع بين القدرة الشاملة على تحمل وتأثير الفرامل، لتحقيق تشغيل وفرامل سلسة وموثوق بها.

4.2.11 طريقة تركيب القرص هي كما يلي: يتم تجهيز عمود وضع الأسلاك من نوع قضيب السلك مع محامل في الداخل ، وتكون وضع الأسلاك سلسة ، ويتم تدوير الكتلة المنزلقة.التوتر يتبنى الاحتكاك الحزامية الميكانيكية، ويتم ضبط حجم التوتر يدويًا ؛ بعد دفع لفافة الأسلاك وإغلاقها ، يتم إيقافها بواسطة جهاز حماية ميكانيكي ، وهو آمن وموثوق به.

4.2.12 جهاز وقوف للأسلاك المتكسرة من نوع حلقة الاتصال: مثبت بحلقات نحاسية في نهاية الأسلاك من العمود الرئيسي للدراجة.مراقبة حالة كسر الأسلاك من كل ريل الأسلاك من خلال اتصال سلكي، وإعادة إشارة إلى نظام التحكم في المحطة لتحقيق إغلاق تلقائي، واستبدال المراقبة اليدوية وتقليل كثافة العمل.

4.2.13 طريقة التوصيل: بعد أن يتم تحرير السلك من الملف، فإنه يغير الاتجاه من خلال مجموعة عجلات التوجيه العالمية، ثم يسافر على طول العمود الرئيسي إلى لوحة التوزيع.يتم تجهيز العمود مع عجلة التوتر، ويقوم حزام التوتر بتعديل التوتر ، والذي يمكن أن يبقي على توتر سلك الأساس الذي يتم إطلاقه على كل عمود ثابت ومتوازن.جميع الثقوب مباشرة من خلال الأسلاك المدمجة مع الأكمام الأسلاك السيراميكية لحماية الأسلاك من الخدوش والخدوش.

4.2.14 يتم تجهيز لوحة التوزيع مع 76 الأسلاك التوزيع الأسلاك لوحة التي تستخدم لجمع الأسلاك بزاوية سلسة وتحقيق التواء موحد من طبقات واحدة متعددة

4.2.15 تستخدم قاعدة المضيف قاعدة لحامية كاملة ، والتي تستخدم الملفات الشخصية والألواح لربط الأشكال الهندسية. بعد الحام ، يتم معالجتها مرة واحدة بواسطة آلة طحن كبيرة ،مع سطحية عالية.

4.2.16 إطار الدعم الأمامي للمضيف لديه وظائف الجري وإيقاف الطوارئ لسهولة التشغيل.
